Делаем скамейки из досок

Общее описание качелей-скамьи изготовленных своими руками

Качели в виде лавочки относят к моделям семейного типа. Они бывают с подлокотниками или без, на жесткое сидение часто кладут матрасы или подушки. Также, качели-скамейка собранные своими руками для дачи, оборудуют навесом, от этого они становятся по-домашнему уютными и укрывают от прямых солнечных лучей.

Все модели скамейки-качалки состоят из:

  • опоры из бруса или металлических труб;
  • сиденья собранного из досок или небольших брусков, со спинкой, подлокотниками или без них;
  • подвесы — цепи, полипропиленовые канаты, веревки;
  • элементы крепления.

Если предполагается навес, то его собирают из легкого прочного кровельного материала.

Все элементы из дерева крепятся болтами, саморезами, можно с дополнительной проклейкой стыков. В некоторых случаях применяют скобы, уголки.

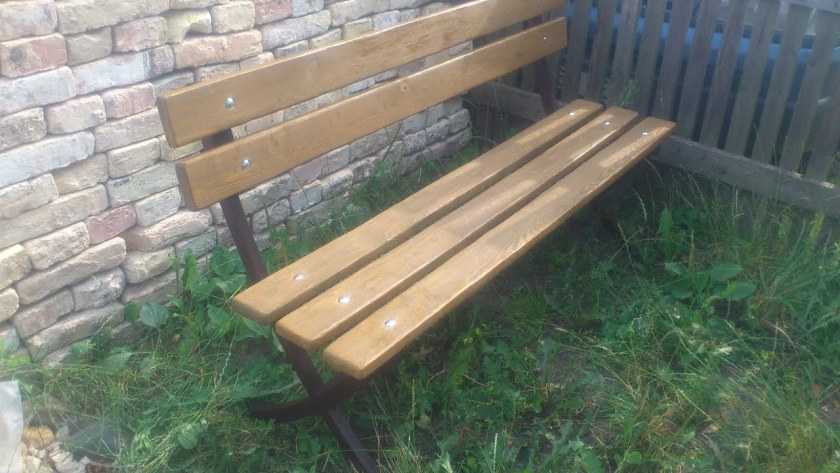

Скамейки с элементами из профтрубы

Скамейки, у которых несущая конструкция изготовлена из металла, смотрятся легантнее, утончённее и дороже. При этом необязательно иметь свою кузницу, ведь каркас вполне реально сделать из профильных труб, которые бывают различного размера и разнообразных форм поперечного сечения.

Обычная

Такие скамейки чаще всего устанавливают в парках и на приусадебных участках. Они имеют сравнительно небольшой вес, легко перемещаются с места на место и являются достаточно простыми в создании.

Перечень необходимого

Всё, что нужно для изготовления такой скамьи:

  • Доски.
  • Профильная труба.
  • Дрель и свёрла по металлу.
  • Пила.
  • Шлифовальная машинка.
  • Электрический или газовый сварочный аппарат.
  • Болты с закруглёнными шляпками.

Чертёж

Конструкция этой скамейки настолько элементарна, что её легко повторить без каких-либо схем. Впрочем, готовый чертёж значительно ускорит дело.

Создание изделия

Работу выполняют последовательно, шаг за шагом:

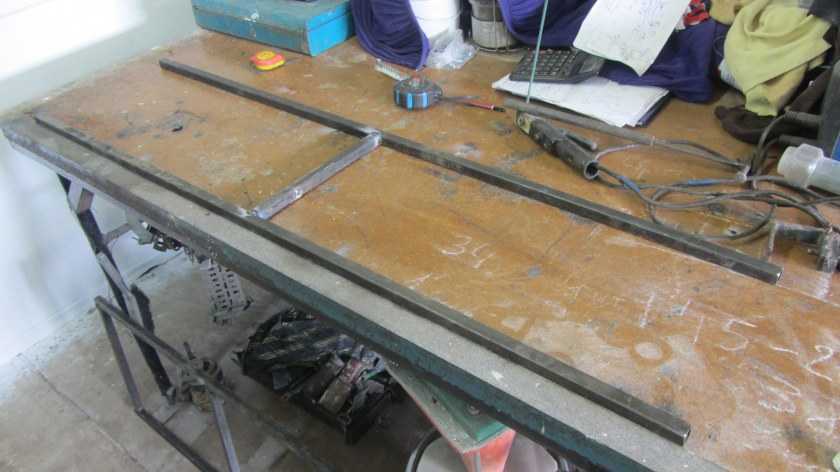

  1. Для начала нарезают трубу на куски нужной длины.
  2. После этого приступают к свариванию каркаса сиденья, соединяя между собой две продольные заготовки и одну длинную поперечную.
  3. Выгибают на 30 градусов два отрезка профиля и приваривают получившиеся элементы к уже готовому каркасу.
  4. Косынками присоединяют к заготовке передние ножки.
  5. Приваривают задние ножки.
  6. С помощью сварки приделывают «пятаки» к ножкам для повышения устойчивости.
  7. Шлифуют всю металлическую конструкцию и окрашивают при необходимости.
  8. Приступают к изготовлению деревянных элементов, нарезая доски необходимого размера.
  9. Шлифуют все детали.
  10. Высверливают отверстия под болты в металлической раме и досках.
  11. Собирают спинку и сиденье, прикрепляя доски болтами и гайками.

Трансформер

Такая скамейка очень понравится тем, кто любят завтракать на свежем воздухе. Её можно поставить даже на балконе городской квартиры, ведь благодаря своей конструкции она не занимает много места. Cпинка поднимается вверх, превращаясь в столешницу, а сиденье откидывается назад, оставляя место для ног. Если смастерить скамейку по указанным на чертеже размерам, на ней комфортно разместятся трое людей средней комплекции.

Инструменты и расходные материалы

Во время работы понадобятся:

  • Профильная труба квадратного сечения.
  • Деревянные рейки.
  • Доска.
  • Дрель со свёрлами по металлу.
  • Болгарка.
  • Сварочный аппарат.
  • Шлифовальная машинка.
  • Металлический пруток.
  • Болты с гайками.
  • Шуруповёрт и саморезы.
  • Лобзик.
  • Ножевая пила.

Чертежи

Чтобы скамейка выполняла свою главную функцию — легко складывалась и раскладывалась, необходимо строго придерживаться обозначенных размеров. Все числовые значения указаны в миллиметрах.

Устройство спинки-столешницы и её фиксатора:

Сиденье с фиксатором:

Подготовка и сборка

Кажется, что сделать такую скамейку сложно, однако это не так. Использование труб значительно упрощает и облегчает процесс:

Сначала трубы нарезают болгаркой на куски нужной длины и собирают с использованием сварочного аппарата согласно чертежам. Приступают к изготовлению деревянных частей:Вырезают из доски столешницу, скругляя её углы. Если нет лобзика, можно сделать прямоугольник и обработать углы фрезером. Нарезают рейки, из которых будет состоять сиденье. Обрабатывают все деревянные поверхности шлифовальной машинкой. Собирают сиденье в единую конструкцию

Стоит обратить внимание, что при раскладывании скамейки оно переворачивается, поэтому все его стороны должны быть сделаны одинаково аккуратно. Изготовляют фиксаторы. Выполняют полную сборку изделия с применением фиксаторов

Выполняют полную сборку изделия с применением фиксаторов

Изготовляют фиксаторы. Выполняют полную сборку изделия с применением фиксаторов.

Чтобы с любовью изготовленная скамейка прослужила долгие годы, следует регулярно за ней ухаживать: окрашивать, лакировать и покрывать металлические части специальными антикоррозийными составами.

Чертежи садовых скамеек

Без наглядного чертежа или схемы изготовление даже простой конструкции намного усложняется. Ее можно разработать самому или воспользоваться уже готовым решением, например, из интернета.

Самая простая скамейка — деревянная лавка без спинки на двух опорах. Ее может собрать даже новичок.

В модели посложнее добавляется спинка. Каркасом служат брусья, опирающиеся на нижнюю раму.

В этой конструкции дополнительно к сиденьям закреплена столешница. На такой скамье можно устраивать в саду пикники.

Еще одна интересная идея со съемными спинками. Легким движением скамейка превращается в стол.

Воздушная конструкция на металлическом кованом каркасе собирается легко и быстро. Но над самими каркасом и декоративными деталями придется потрудиться.

При разработке собственной модели учитывайте нагрузки. Скамейка должна быть прочной и устойчивой. И еще: чем сложнее модель, тем больше технически сложных узлов. Если у вас нет достаточного опыта, начинайте с простого варианта.

Интересный вариант

Красивая садовая скамейка своими руками получится, если объединить клумбы с цветами и деревянную доску подходящего размера. Бетонные квадратные или круглые емкости под землю отлично подойдут для этого, у многих хозяев такие экземпляры остались еще с прошлого века и сейчас из них можно создать достойное украшение.

В вопросе как сделать скамейку своими руками нужно разобраться тщательно и рассмотреть все мелочи процесса изготовления, а только потом приступать к работе

При выборе доски необходимо обратить внимание на прочность и ширину, сидеть на конструкции должно быть удобно и безопасно.

Сами по себе опоры из бетона довольно устойчивые и особо укреплять их не стоит, а вот с деревянной заготовкой нужно поработать. При необходимости ее шлифуют и обязательно покрывают защитными лакокрасочными жидкостями.

Варианты конструкций скамеек из металла

Прежде чем приобретать материал и инструменты, необходимо выбрать устройство будущей садовой мебели. Точнее, нужно будет выбрать схему несущей конструкции, сделать металлический каркас для лавочки с широким сидением или попытаться собрать более совершенный вариант в виде парковой скамейки.

Обе схемы доступны в изготовлении, нужно лишь правильно выбрать материал и способ сборки каркаса своими руками железной лавки или скамьи:

  • Простая мебель на мощном стальном каркасе без спинки, такие лавки без боковин и поддержки спины часто используют в домашнем или дачном хозяйстве в качестве универсальной подставки, поэтому строят за редким исключением из мощного квадратного профиля, сечением не менее 30х30 мм;
  • Традиционная скамейка со спинкой может быть изготовлена из стальной ленты, профиля или даже кованой арматуры. Если делать железную лавку своими руками, то нужно будет правильно оценить свои возможности и навыки, так как, помимо сварки, придется освоить гибочный станок, поковку и раскройку арматуры.

Первые получаются простыми по дизайну, поэтому особых проблем не возникает.

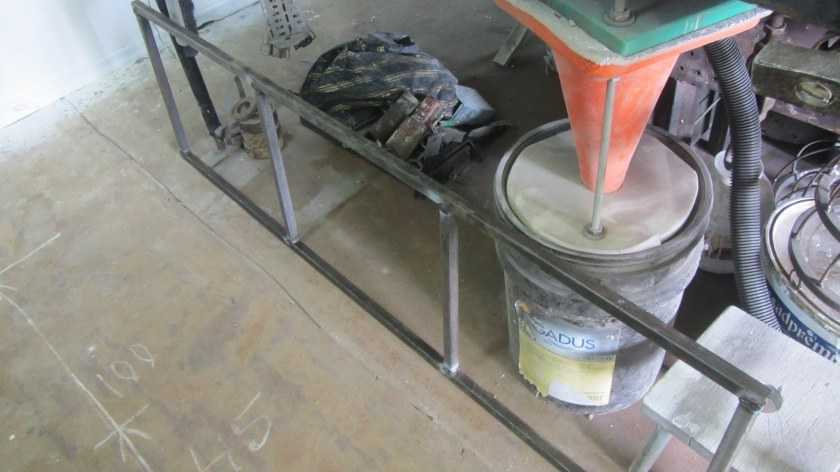

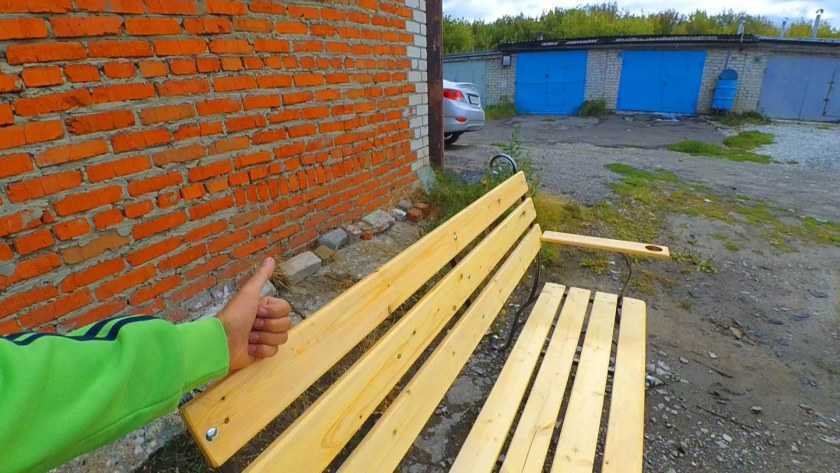

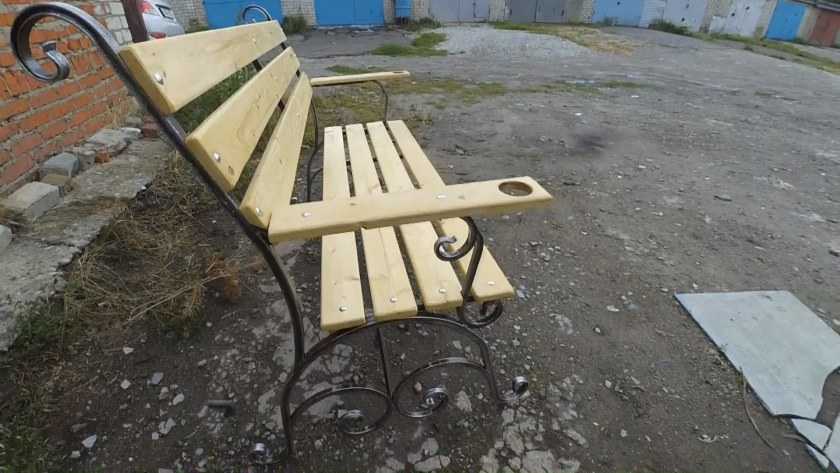

Лавочка из металлической полосы и круглой трубы

Во втором случае имеет смысл делать металлические скамейки своими руками, фото, если необходимо красивое оформление и выразительный стиль дворовой мебели.

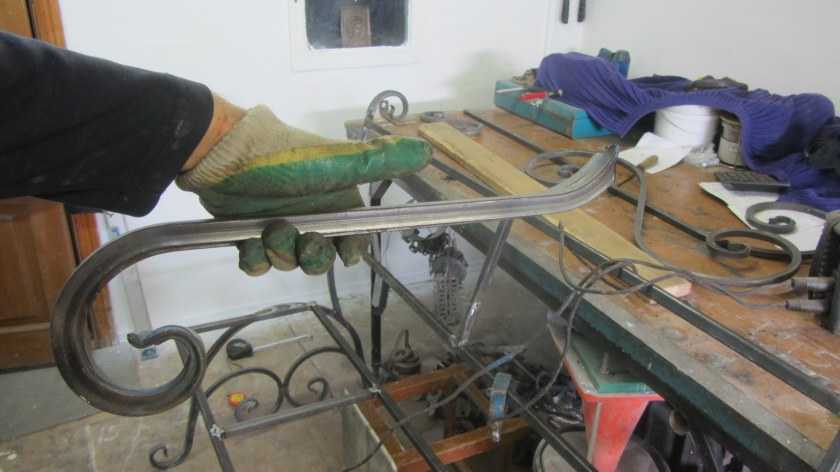

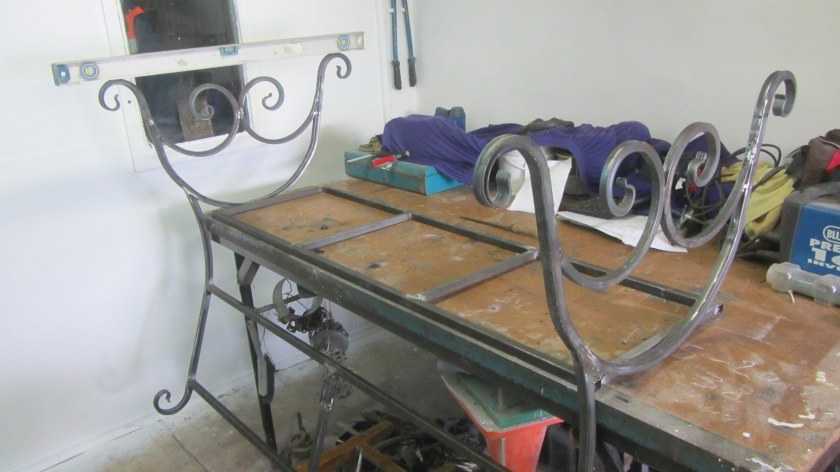

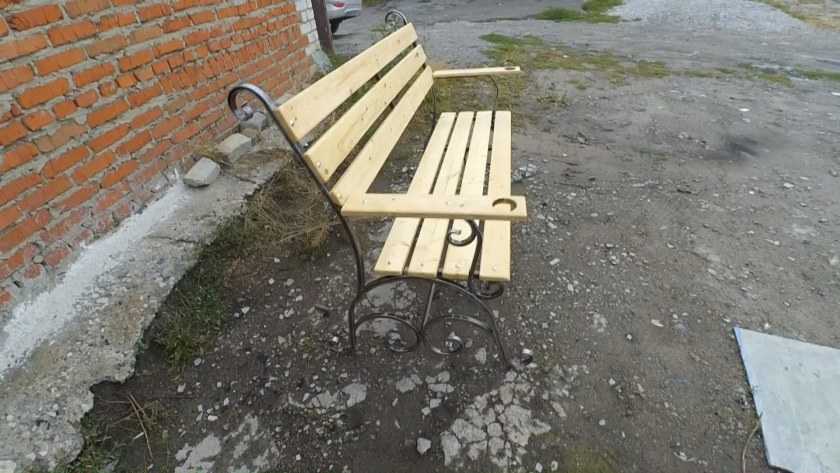

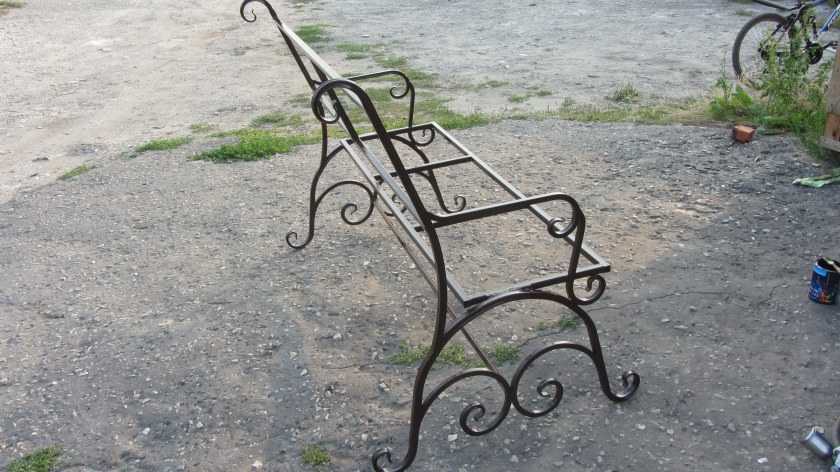

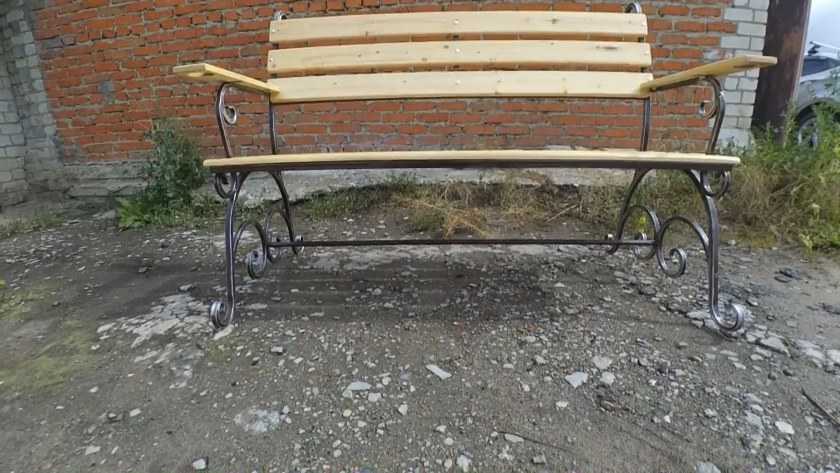

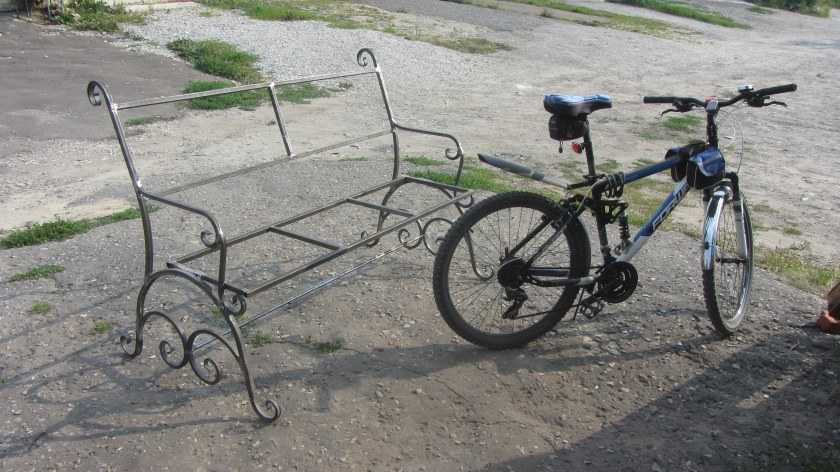

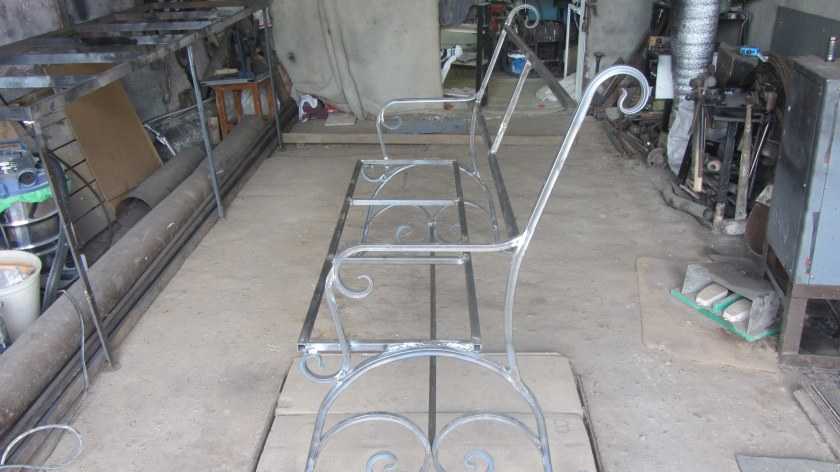

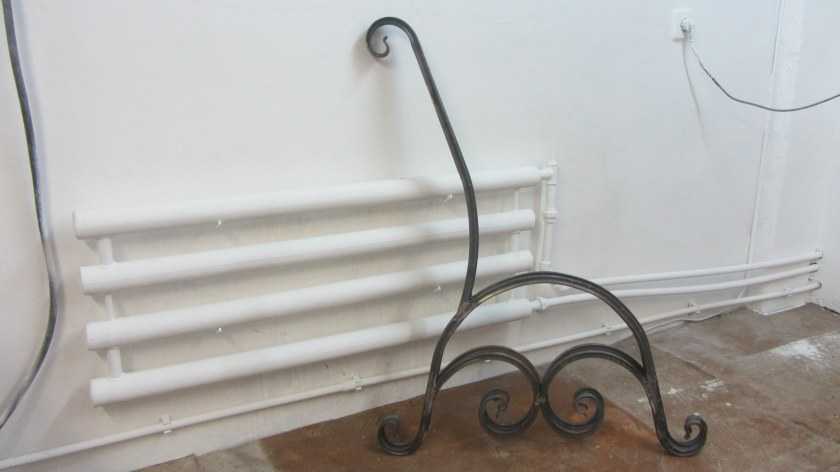

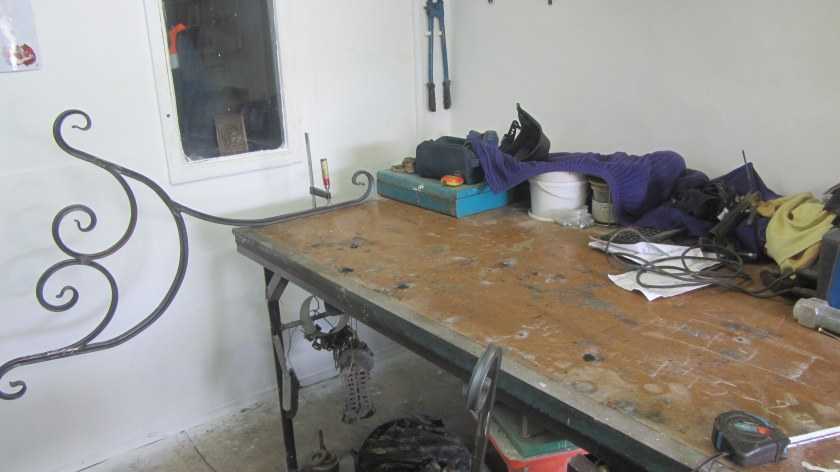

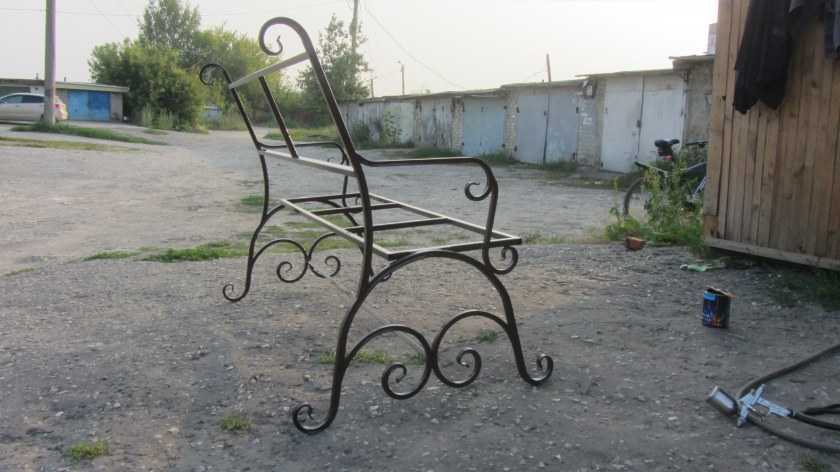

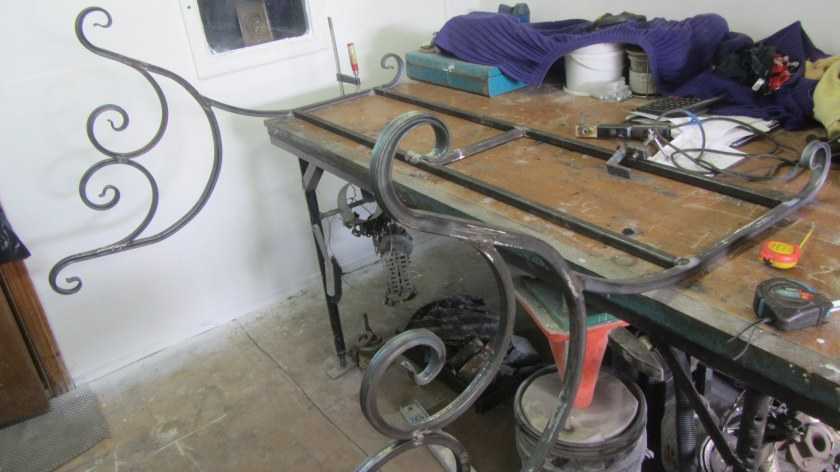

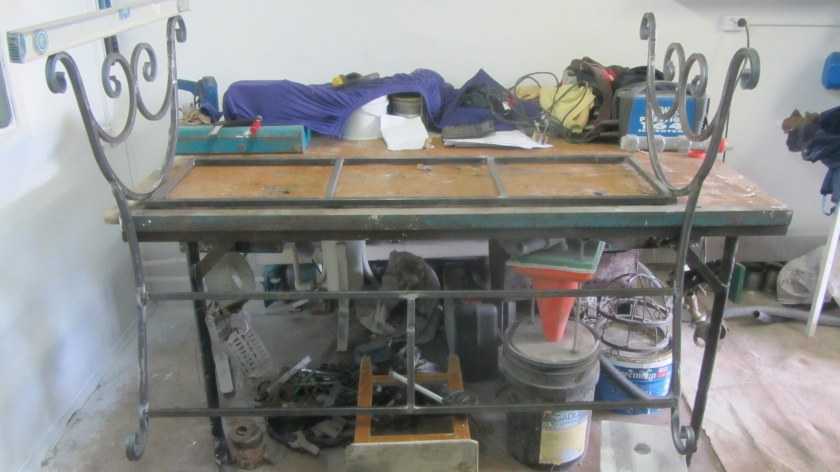

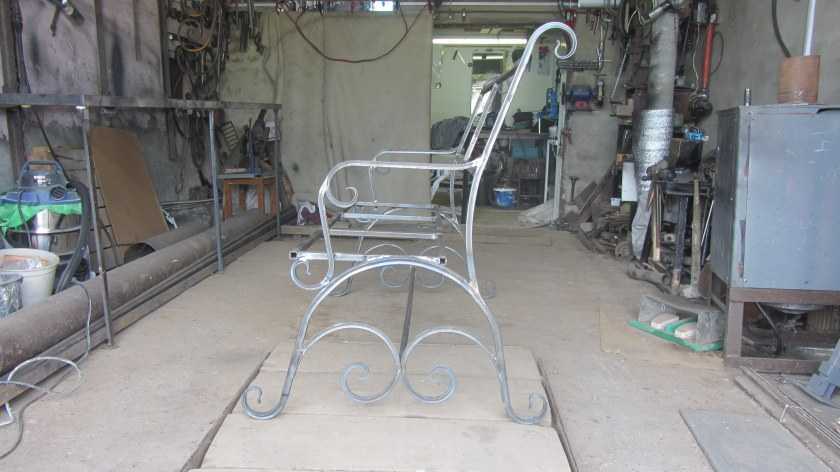

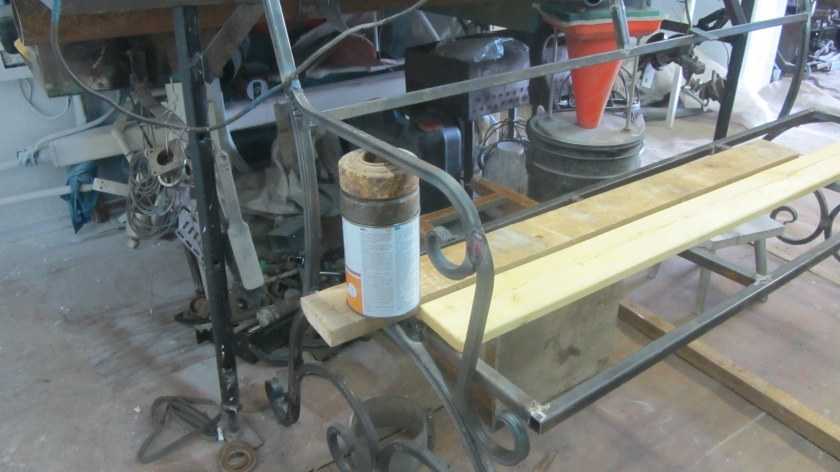

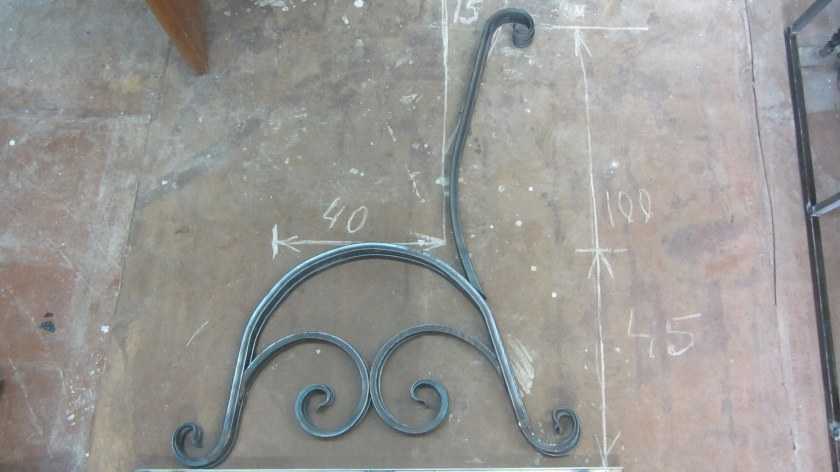

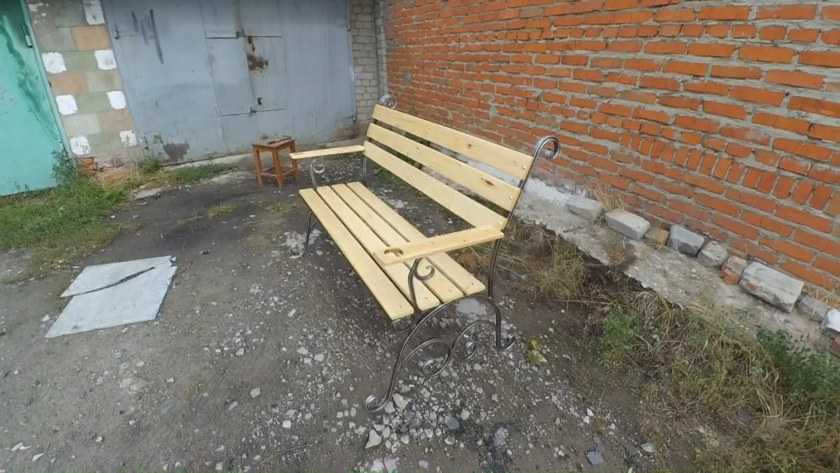

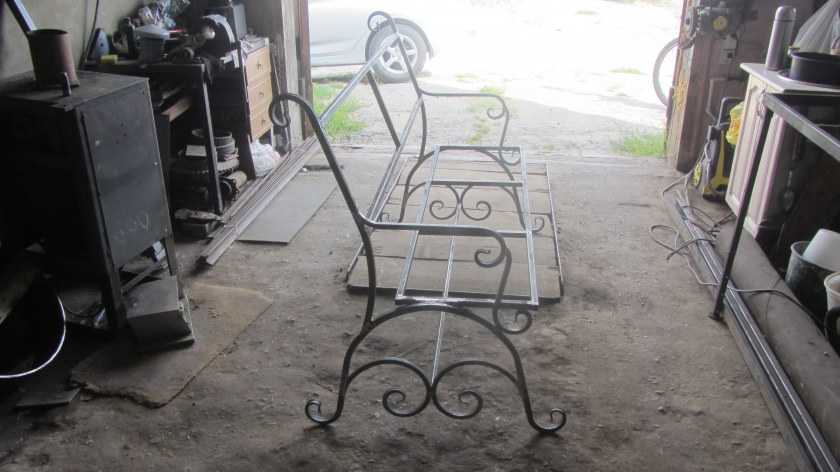

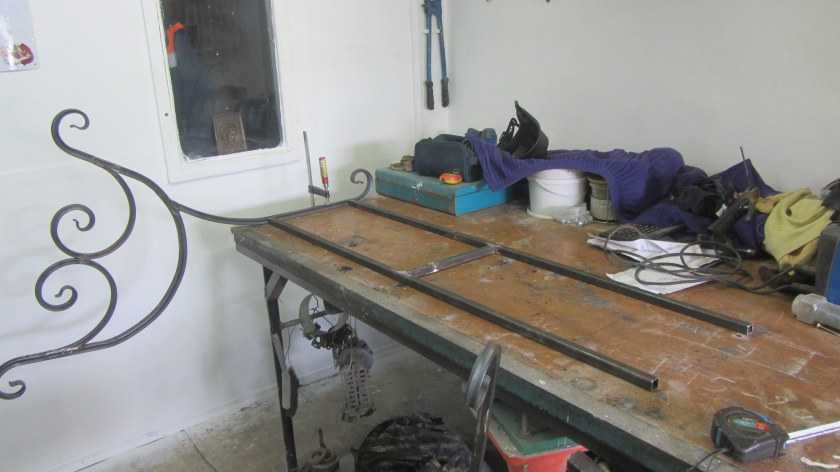

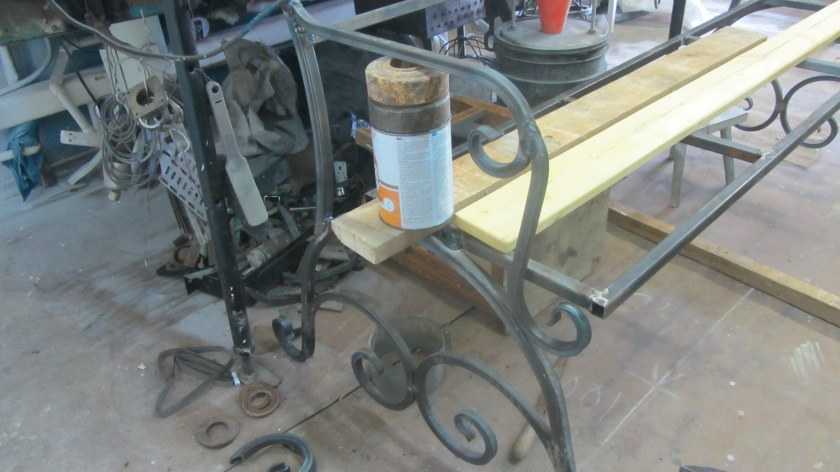

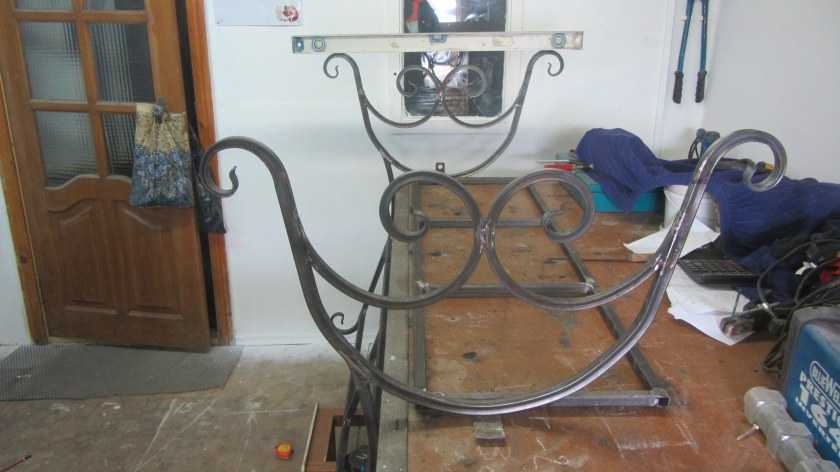

Скамейки из кованой полосы и арматуры

Как выбрать

Если вы будете делать садовую скамейку своими руками, рационально израсходовать те материалы, имеющиеся у вас в арсенале. Возможно, от строительства дома, бани или беседки остались запасы, которые пойдут в дело и позволят немного сэкономить.

Деревянные

Прекрасный вариант для дачного или приусадебного участка. Природный материал хорошо смотрится в саду в окружении зелени. Можно украсить скамейку резьбой, коваными вставками или сделать ее из цельного бревна.

Дерево для скамьи должно быть прочным, без гнили и глубоких трещин. Допускается использовать «бросовый» материал — поддоны, тару, старую мебель, даже выкорчеванные пни, но при условии их хорошего качества.

Дерево чувствительно к влаге и солнечным лучам. Чтобы продлить срок службы садовой мебели, ее обрабатывают антисептическими средствами с УФ-фильтром.

Пластиковые

Как очень бюджетный вариант — лавочка из полимерных труб. Собирается она на фитингах, а в качестве сиденья можно использовать деревянные рейки, кусок фанеры или толстого пластика.

Плюсы такой скамейки — легкость и экономичность. Недостаток — низкая несущая способность, непритязательный дизайн, недолговечность. Но для работ по саду или кратковременного отдыха такая мебель вполне пригодиться. Полимерные трубы боятся солнечных лучей. За 1 сезон могут потрескаться и разрушиться. Выход из этой ситуации — купить готовые профили с УФ-защитой или сделать обработку самому. Можно использовать специальную пленку или краску, но при этом нужно учитывать, что стоимость материалов возрастет.

Металлические

Кованные ажурные скамейки необычайно красивы. Хорошо сочетаются с оградами, беседками и другими объектами, в оформлении которых есть фигурные металлические детали.

Дизайн конструкций — от простого лаконичного до причудливого и вычурного. Очень часто каркас из металла сочетается с обшивкой из деревянных реек, фанеры, стальной сетки. Для изготовления каркаса используются профильные или круглые трубы, уголок, полоса, обрезки листа. Сталь — как черная под покраску, так и нержавеющая.

Металлические конструкции более долговечны, чем из пластика или дерева. Тем не менее уход требуется обязательно, поскольку металл неустойчив к коррозии и ржавлению. Для регулярной обработки используются антикоррозийные средства, которые наносятся раз в 1-2 года.

Чтобы смастерить металлическую скамейку, нужен навык работы с металлом и соответствующее оборудование. При желании можно заказать кованые элементы в мастерской, а дома собрать их самостоятельно с помощью сварки или механического крепежа.

Каменные

Такие скамьи в саду встречаются нечасто. Объясняется это большим весом и сложностью обработки твердого материала. К тому же найти цельную каменную плиту подходящих параметров довольно сложно.

Больше чем чисто каменные, распространены скамейки на бетонных или кирпичных опорах с сиденьем из дерева. Если в вашей местности много бута, сложить прочную долговечную конструкцию не составит труда. Можно собрать ее из отлитых заранее бетонных деталей и облицевать поверхность плиткой под камень.

Для тяжелых стационарных конструкций устраивается фундамент. Если покрытие площадки достаточно прочное, его можно использовать в качестве готового основания без дополнительной подготовки. Недостаток бетонных и каменных конструкций — холодное жесткое сиденье. Для комфорта на него кладут подушки, мягкий текстиль, коврики из вспененных полимеров.

Как сделать простую деревянную скамейку со спинкой своими руками

Как сделать простую деревянную скамейку со спинкой своими руками

Конструкция скамейки

Длина сиденья и спинки будет равняться 1500 мм. На этой мебели могут сразу комфортно разместиться три человека. Высота сиденья — 450 мм, высота спинки — 900 мм. Спинку желательно расположить под углом 18-20 градусов. Ширина сиденья равняется 400 мм.

Материал и инструменты для изготовления садовой скамьи из дерева

  1. Деревянные доски 1500 на 150 мм, толщиной 35-40 мм. Три заготовки для сиденья и две для спинки.
  2. Заготовки, выполняющие функцию ножек и держателей для спинки — 900 на 150 мм, толщиной 35-40 мм.
  3. Заготовки для передних ножек скамейки — 360 на 150 мм, толщиной 35-40 мм.
  4. Брусы 40 на 40 мм, будут использоваться для усиления конструкции скамьи.
  5. Саморезы.
  6. Электрический лобзик для раскроя досок.
  7. Электрорубанок для шлифовки поверхности досок и обработки фасок.
  8. Шуруповерт.
  9. Наждачная бумага.
  10. Лак и грунтовка.

Изготовление деревянной конструкции

Чертеж скамейки

Шаг 1. Доски для изготовления скамейки можно приобретать сразу в размер, если таковых в продаже не имеется, древесину придется кроить на заготовки с помощью лобзика или торцовочной пилы.

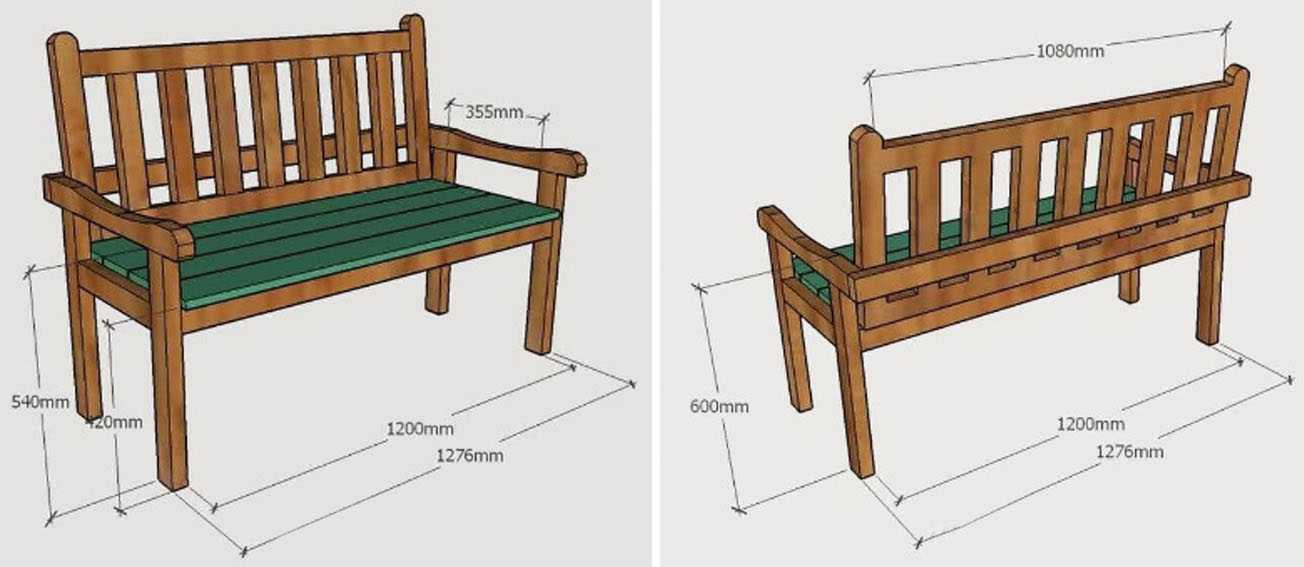

Чертеж скамейки вид сбокуЧертеж вид сбоку с размерамиЧертеж вид спереди

После того как древесина раскроена на нужную длину, ее требуется тщательно обработать. Заготовки для спинки и сиденья нужно отшлифовать. Все торцы досок также нужно обработать электрорубанком, желательно придать им скругленную форму.

Обработка доски

Шаг 2. Длинным задним ножкам лавки, которые дополнительно являются каркасом для спинки, нужно задать правильный угол наклона. Для этого нужно на две деревянные заготовки, имеющие длину 900 мм, нанести разметку.

Первой отмечается высота лавки — 400 мм. Этот отрезок доски в обработке не нуждается. Начиная от отрезка нужно по всей остальной длине доски сделать срез в 20 градусов, который и формирует угол наклона спинки скамейки. Срезы на двух задних ножках должны быть одинаковыми как по высоте, так и по углу наклона. Иначе скамейка окажется перекошенной.

Элементы каркаса

Шаг 3. Первыми в конструкции лавки собираются ножки. Расстояние между передними и задними ножками равняется 280 мм. Соединяются ножки брусом, который раскраивается на всю ширину лавки — на 500 мм. Желательно делать двойную обвязку — сверху и снизу.

Шаг 4. После того как две боковины скамейки собраны, можно соединить их между собой досками, предназначенными для сидения. Доски прикручиваются с помощью саморезов к верхним брусам обвязки. Желательно, чтобы между деревянными заготовками оставались равные по размеру зазоры — 1-2 см. Эти зазоры способствуют циркуляции воздуха и отводу влаги.

Крепление спинки

Шаг 5. Усиление конструкции скамейки. Чтобы садовая мебель оказалась устойчивой и долговечной, желательно усилить ее конструкцию. Для этих целей нужно сделать нижнюю обвязку по ножкам с помощью брусов. Две заготовки, имеющие длину 1500 мм, прикручиваются к передним и задним ножкам скамьи. Если пиломатериала не хватает, можно использовать одну поперечину, которая крепится к нижним брусам обвязки.

Шаг 6. Монтаж спинки скамейки. Скамья уже практически готова, остался последний штрих — крепление двух досок, выполняющих функцию спинки. Первую доску рекомендуется крепить на расстоянии 200 мм от сиденья. Вторую — на расстоянии 380 мм от сиденья.

Шаг 7. Финишное покрытие садовой мебели. Чтобы защитить древесину от воздействия окружающей среды, желательно использовать глубокую пропитку и лак. Пропитка защитит скамейку от влаги, плесени, насекомых-вредителей.

Лак придаст мебели красивый и нарядный вид. Чтобы придать дереву блеск, нужно хорошенько отполировать материал, и несколько раз покрыть заготовки лаком.

Фото скамейки с другого ракурса

Садовая скамейка своими руками из дерева: пошаговая инструкция по изготовлению

Предлагаем собрать конструкцию с удобной откидной спинкой и фигурными подлокотниками.

Понадобятся доска, брус, саморезы по дереву, инструменты для обработки древесины, декоративно-защитный состав.

Порядок изготовления:

Раскроить материалы согласно чертежу. Маркером или карандашом подписать детали, чтобы при сборке их не перепутать.

Заготовить фигурные подлокотники. Для этого разметить на брусе изогнутый контур и срезать лишнее фрезой или электролобзиком.

Просверлить в брусках отверстия под саморезы сначала тонким сверлом на всю толщину, затем более толстым на глубину около 2 см. Использовать насадки по дереву.

Собрать спинку, утапливая саморезы в отверстия. Торцы деталей предварительно смазать клеем для древесины.

Собрать сиденье из брусков и досок.

Закрепить боковые части каркаса с перилами с помощью саморезов.

Смонтировать на спинке и сиденье накладные петли.

Отшлифовать поверхность, покрыть декоративно-защитным составом и еще раз отшлифовать до гладкости.

Такая обработка придаст скамье слегка состаренный, «поживший» вид.

Разновидности конструкций

По виду конструкции качели бывают каркасные и подвесные, существуют даже качели на пружине. Представлено большое количество вариантов этих типов. Это и качели-маятник, и скамейка-качели, и «беседка», и многие другие. Если вы уже выбрали материал, из которого будете монтировать качели, нарисуйте эскиз будущей конструкции. На базе этого наброска начертите подробные чертежи с указанием всех размеров. Следует заметить, что некоторые конструкции могут быть переносными. Обычно это металлические качели, так как изготовленные из дерева требуют надежного закрепления каркаса на земле.

Существует несколько типов каркасов для качелей.

  • П-образный – это самый экономный вариант, так как требует меньших затрат материала. Но для того чтобы конструкция была устойчивой, требуются бетонированные опоры, следовательно, эта модель относится к стационарным. Это идеальный выбор для подвесных видов, устанавливаемых на мягком грунте.
  • Л-образный. Эта конструкция более надежная, нежели предыдущая. Она имеет по 2 боковых опоры с каждой стороны, установленных под наклоном и соединенных наверху перемычкой.
  • Х-образный – это подвид Л-образного каркаса. Боковые опоры ставятся таких образом, чтобы наверху за 20–25 сантиметров до вершины образовалось их перекрестье, в которое и укладывается поперечный брус. Учтите, что конструкцию лучше укрепить боковым упором.
  • А-образный – это самый устойчивый вид каркаса за счет использования в конструкции боковой перемычки.

Чертеж качелей включает следующие данные:

  • тип каркаса;
  • габариты качелей;
  • место прикрепления усиливающих элементов (подпорок);
  • число и вид сидений;
  • тип и длина подвески.

Габариты качелей принимают с учетом возраста и роста ребенка. Если вы собираетесь сделать качели на вырост, тогда стоит придерживаться следующих габаритов:

  • идеальная ширина для сиденья – 60 см;
  • сиденье должно висеть над землей на высоте 50–55 см;
  • расстояние от сиденья до поперечной перекладины должно составлять минимум 1,6 м, чтобы ребенку было комфортно качаться стоя.

Подвесы качелей должны обеспечивать безопасность, надежность и комфорт качелей. В качестве подвеса при самостоятельном конструировании могут быть использованы цепи, веревки, даже металлические трубы. Фирмы, занимающиеся производством качелей, применяют в качестве подвеса пружины, гидроамортизаторы, систему рычагов. Но эти виды подвески слишком дороги и сложны для конструкций, изготовленных своими руками. Цепи в качестве подвеса довольно дороги, но при сложении всех свойств являются оптимальным вариантом. Они прочны, места износа видны сразу, не тормозят при малой раскачке, зато препятствуют чрезмерной (за счет трения звеньев). Но малыши могут защемить свои маленькие пальчики, поэтому для детских качелей используют мелкозвеньевые цепи или надевают на цепи защитные приспособления из обрезков резиновых шлангов.

Использовать канаты – это самый простой и дешевый вариант, особенно если вы владеете искусством завязывания морских узлов. Но веревки любой толщины постепенно растягиваются и отвисают, а шпагаты спиральной свивки не контролируют раскачивание. Стоит брать канаты крестового повива, а также стараться использовать веревки на подвесы самых простых конструкций качелей. Следует выбирать канаты из искусственных полимеров, например, капрона. Жесткие тяги (металлические трубы) применяют, как правило, с использованием подшипников. Ход у таких качелей плавный, но они требуют дополнительных мер для обеспечения безопасности ребенка. Если вы делаете качели с таким подвесом у себя на участке, позаботьтесь об ограждении и не пускайте на них детей без присмотра кого-то взрослого. Если такие качели устанавливаются в общем дворе, на них должен быть ограничитель высоты раскачивания.

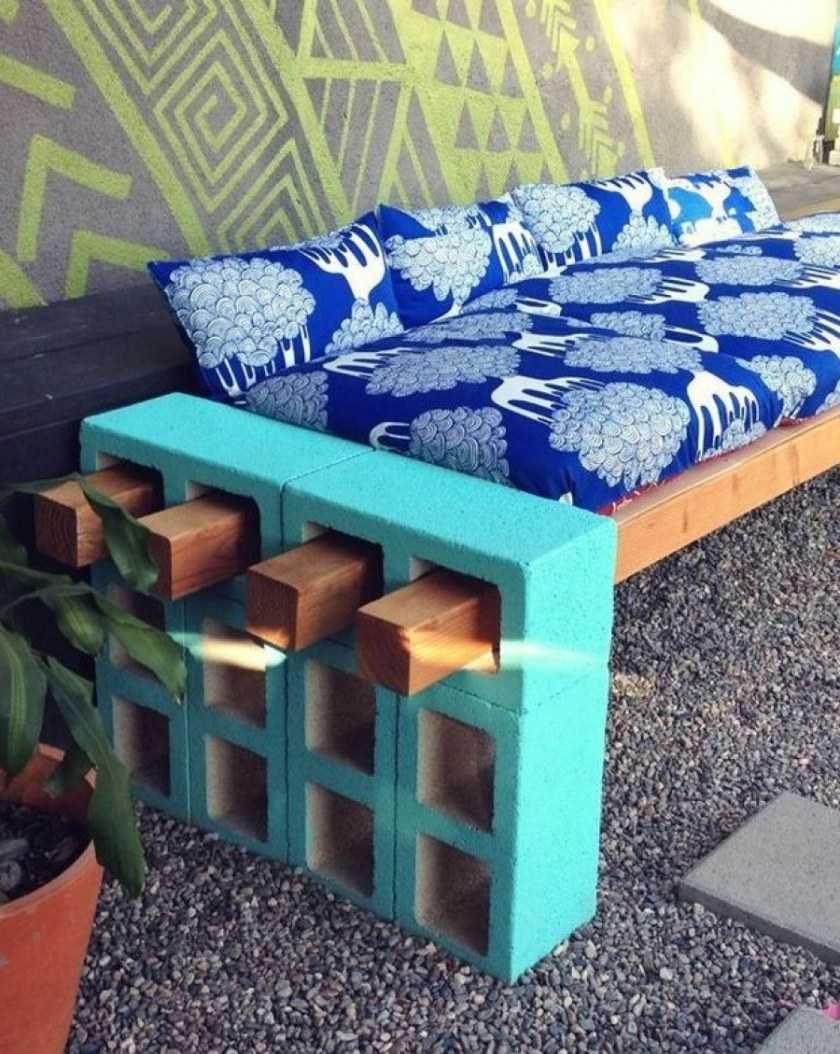

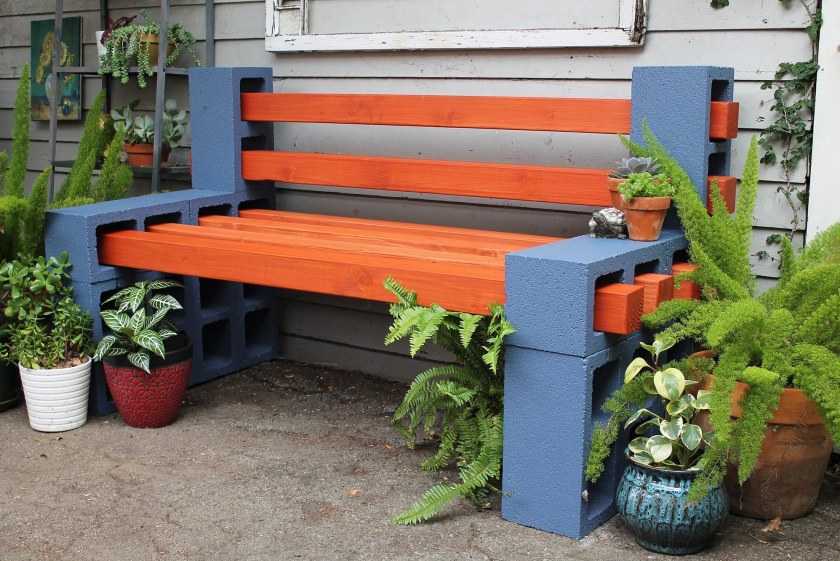

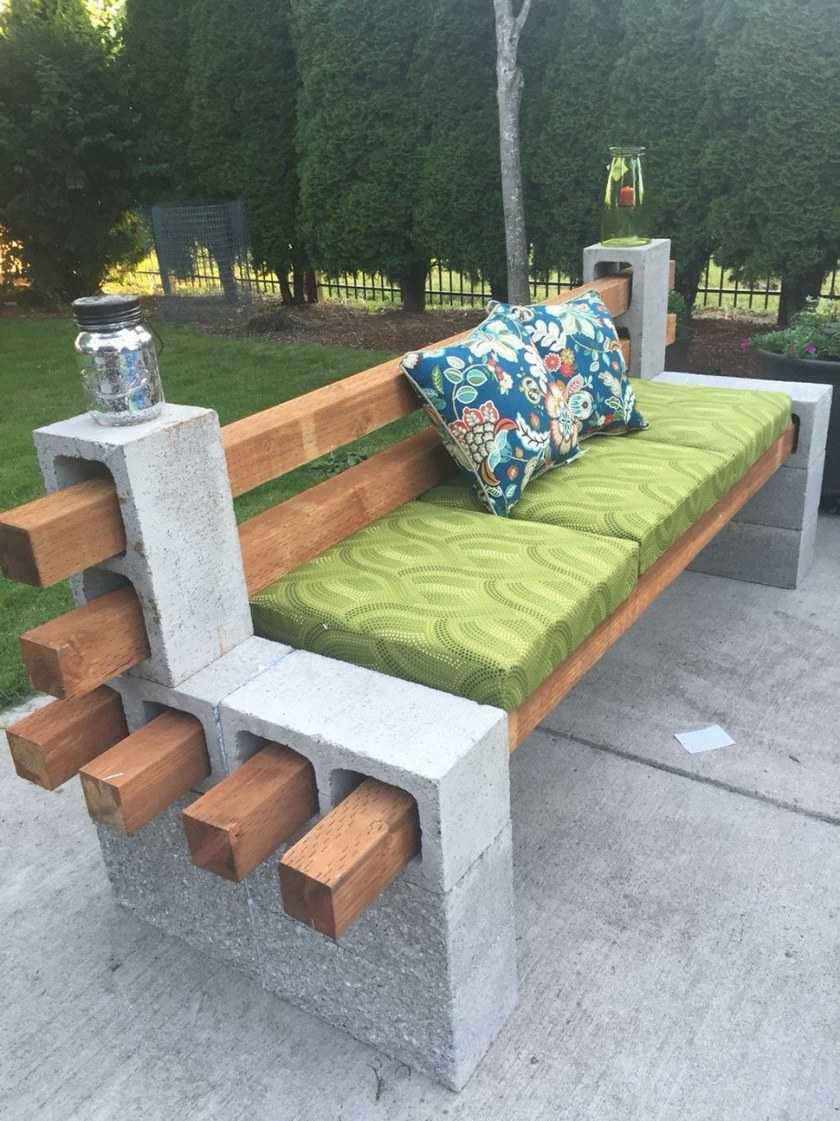

Применение блоков

Использовать можно любые ненужные вещи во дворе, лавка своими руками открывает безграничные возможности для творчества, поэтому экспериментировать не запрещено.

После недавнего ремонта или стройки могут остаться пустотелые блоки, их очень легко приспособить, в отверстия необходимо просунуть подходящие по размеру бруски и разборная конструкция готова.

Опоры отлично выдержат даже трех взрослых человек, если их правильно и надежно сложить, а внешний вид довольно привлекателен и современен. Для большего удобства края деревянных элементов закругляют, чтобы они не давили на ноги во время отдыха.

Садовые качели из дерева своими руками: фото и чертежи, размеры и модификации

Если вы приняли решение заняться созданием качелей на дачном участке самостоятельно, в первую очередь стоит определиться с типом конструкции, которую желаете установить, и определить подходящее место для ее размещения. Чтобы облегчить и ускорить этап проектирования и подготовки, используйте фото качелей для дачи своими руками из дерева, чертежей которых немало в сети интернет.

Чертеж деревянных качелей оптимального размера для одного человека

Разновидности качелей садовых своими руками из дерева

Классификация садовых качелей достаточно обширна. В этом случае представлены основные виды конструкций:

семейные – имеют высокую вместительность. В основе конструкции лежит длинная скамейка, которая исполняет роль большого сидения, которое способно одновременно вместить до 5 человек. В большинстве случаев качели этого вида оснащаются собственным навесом, защищающим от солнечных лучей и непогоды;

На качелях семейного типа могут с комфортом разместиться 3-5 человек

детские – конструкции могут иметь значительное количество модификаций. Чаще всего основными составляющими такого изделия являются опоры, небольшое сидение и крепежные детали

Важно при этом обеспечить полноценный уровень безопасности для ребенка. Для этих целей в конструкции должны быть предусмотрены защитные элементы, которые предотвратят падение малыша. К таким элементам относится удобная спинка, поручни по бокам, перегородка, расположенная спереди, ремни безопасности, фиксирующие ребенка внутри сидения;

К таким элементам относится удобная спинка, поручни по бокам, перегородка, расположенная спереди, ремни безопасности, фиксирующие ребенка внутри сидения;

Оригинальные детские качели из дерева в виде лошадки

переносные – изделия с компактными размерами и облегченным весом. Эти характеристики позволяют не только перемещать качели по участку, но и складывать их в машину для перевозки в другое место на время отдыха. Как правило, закрепление таких изделий осуществляется на ветку дерева или же на предварительно изготовленную опору.

Переносные качели можно переставлять в любое место участка, в зависимости от погодных условий

Выбор места для размещения детских качелей своими руками из дерева

Любой тип строительства, который осуществляется на территории загородного земельного участка, начинается с этапа проектирования и выбора соответствующего места.

Простые детские качели, изготовленные с использованием деревянной доски и каната

По мере возможности следует подбирать на приусадебной территории участок с ровной поверхностью. Желательно, чтобы эта зона была укрыта от солнца и атмосферных осадков. Идеальное место для создания качелей – участок под деревом, куда падает густая тень. Допускается выполнение монтажа на крыльце, защищенном навесом.

Все эти условия напрямую влияют на уровень комфорта эксплуатации, так как садиться на сидение качелей, раскаленное под солнцем, неприятно и неудобно. А беспрепятственное воздействие дождя может повредить конструкцию.

Размещая в саду детские качели, необходимо обеспечить достаточно места для раскачивания

Стоит также брать во внимание тот факт, что по мере передвижения солнца по небосводу, тень, отбрасываемая деревом или другими объектами, будет перемещаться. Для монтажа следует подбирать такое место, где тень будет стоять в полуденное время. В этот отрезок дня солнце оказывает самое сильное и агрессивное влияние

В этот отрезок дня солнце оказывает самое сильное и агрессивное влияние.

Чертежи и фото садовых качелей своими руками из дерева для дачи

Если говорить об универсальных конструкциях, то качели подвесного типа, устанавливаемые на опоры А-образной формы, станут настоящим объектом отдыха для всей семьи. Причем устанавливать их можно как на больших дачных участках, так и в маленьких садах у дома. А сам процесс не затратный в отношении ресурсов времени и усилий.

Конструкция кресла-качелей с мягким чехлом-подушкой

Список обязательного для работы инструментария должен включать:

  • рулетку и карандаш (рулетку можно заменить мерной лентой);
  • лобзик механического типа или электрический;
  • дисковую пилу;
  • ножовку;
  • угольник для измерений углов (комбинированного типа);
  • стропильные штифты;

Качели-кровать, изготовленные своими руками

  • проверочный угольник;
  • пильные козлы;
  • рейсмус и рубанок;
  • молоток, отвертку, струбцины, гаечные ключи;
  • стамеску (25 мм);
  • электрическую дрель с набором сверл (10, 8 и 4,5 мм);
  • брусок для шлифовки.

Простые деревянные качели для детских игр на свежем воздухе

Качели в тихом уголке сада позволят наслаждаться ароматами зелени

4 этап: Генеральная сборка качелей

Теперь нужно окончательно собрать наши качели и надежно закрепить все стыки, на которые будет приходиться максимальная нагрузка.

Шаг 1: Отметьте на опорных брусках лавки по 35 мм от верха кромки и по 100 мм от каждого края. Сквозь опорные брусья нужно просверлить отверстия и вставить в них рым-болты перпендикулярно опорному брусу. Болты фиксируем шайбами и контргайками.

Шаг 2: Нарежьте 4 отрезка цепи длиной 1100 мм. Цепи крепим к рым-болтам сидения и опоры крючком с защелкой, как показано на фото чертежей.

Теперь осталось нанести любое подходящее защитное покрытие на всю поверхность деревянных качелей, и работу можно считать завершенной. Желаем вам только удачного исхода дела и приятного отдыха!

Как сделать качели своими руками из металла для всей семьи

Планируя построить своими руками качели из профиля для всей семьи, нужно, в первую очередь, исходить из комфортного расположения каждого человека. При составлении эскиза необходимо отталкиваться от следующих параметров:

  • ширина сиденья для 1 человека – 50 см;
  • высота сидушки должна быть комфортной, чтобы можно было самостоятельно отталкиваться от земли;
  • расстояние от боковых опор до верёвки должно быть не менее 35 см, до цепи – 25 см;
  • высота боковых опор должна соответствовать росту человека, оптимальные параметры – 1,7-2,5 м.

Качели с сиденьем на подшипниках своими руками из металла

Один из вариантов крепления посадочного места к верхней перемычке – это подшипники. Рассмотрим более подробно все особенности их установки.

Чертежи крепления подшипников

Не всегда можно найти два одинаковых подшипника нужного размера. В таком случае, следует приобрести специальный блок для крепления, в котором уже установлены требуемые изделия. Блоки крепятся на верхней горизонтальной перемычке через сквозные отверстия при помощи болтов.

ФОТО: newspasky.ruФОТО: vashaterrasa.ruФОТО: good.ctlx.ruФОТО: dskstenki.ru

Инструкция по изготовлению

Основной принцип изготовления качелей из металла практически не отличается, здесь единственное дополнение – это крепление подшипников. Более подробно весь процесс можно посмотреть на видео:

Watch this video on YouTube

Как смастерить качели из профильной трубы своими руками

Для увлекательных аттракционов можно использовать любой металлопрокат, например, круглого сечения, уголки или тавры, но именно профильные трубы обладают весомыми плюсами, по сравнению с аналогами:

  • с такой формой удобно работать;
  • стенки – это дополнительные рёбра жёсткости, соответственно прочность конструкции намного выше;
  • они устойчивы к механическим воздействиям.

Однако их сложнее обрабатывать от коррозии, поэтому данному процессу следует уделить особое внимание. Предлагаем вместе с нами смастерить качели из профтрубы своими руками. Пошаговые фото помогут в нашей работе

Пошаговые фото помогут в нашей работе.

Чертежи качелей из профильной трубы с размерами

Для изготовления своими руками качелей можно использовать прямую профтрубу. Не менее красиво смотрятся конструкции из изогнутого металлопроката.

ФОТО: proekt-sam.ruФОТО: vseprotruby.ruФОТО: www.pinterest.ru

Пошаговая инструкция

Для того, чтобы смастерить качели из металлопрофиля, нам нужно подготовить следующие материалы:

  • 5 профильных труб 40×40×2000 мм;
  • 2 профильные трубы 20×20×1000 мм;
  • 3 профильные трубы 20×40×1000 мм;
  • доска длиной 1,5 м 20×90 мм – 7 шт.

Мастер-класс по изготовлению своими руками садовых качелей из профильной трубы.

Иллюстрация Описание работы
Состыковать две трубы длиной 2 м под углом 45º, разворот снаружи – 90º. Расстояние между нижними опорными точками должно получиться 1,6 м
Уложить поперечный профиль 1 м сечением 20×20 мм² между трубами на расстоянии 70 см, отметить снизу линию стыковки и срезать её болгаркой
Сварить стойки А-образной конструкции в верхней точке и местах крепления поперечин. Аналогичным образом все действия провести и со второй опорной стойкой
Установить на боковые стойки верхнюю планку под углом 90º и приварить. Дополнительно приварить 2 «уха» для крепления сидения
Приварить нижние рёбра жёсткости спереди конструкции и сзади
Для того, чтобы изготовить сиденье из дерева на металлическом каркасе, нам понадобится профиль 20×40 мм. Сложить вместе 3 трубы, прихватить их сваркой, отступить от края 10 см и сделать разметку с шагом 12 см. Получится 6 одинаковых элементов
Болгаркой выполнить, но не до конца, V-образные пропилы: первую и две последние отметки с обратной стороны, остальные – по линии разметки
Согнуть каркас до желаемой формы, при необходимости, подпилить V-образные вырезы ещё больше. Места среза проварить, лишнюю длину можно срезать
Разделить профиль, отшлифовать швы болгаркой, зачистить металлической щёткой и покрасить
Для крепления досок в каждом профиле высверлить отверстия сверлом на 4 мм и закрепить доски при помощи саморезов. Изогнутый профиль зафиксировать по краям и ровно посередине сиденья
Получится сиденье правильной анатомической формы.
К профилю возле спинки прикрутить уголок, к которому будет крепиться одна часть цепи
С другой стороны профиля просверлить отверстие, вставить болт и закрутить его гайкой – это будет крепление для второй цепочки
Закрепить цепи на карабинах в ушках на верхней перекладине
Вот такие качели получились всего за пару дней

Более подробно весь мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Инструкция по сооружению качелей

Рассмотрим последовательность действий представленного на схеме варианта более подробно. Для начала нужно при помощи болгарки нарезать профилированные трубы для стоек длиной 3 м (4 шт.). Общая высота качелей будет несколько ниже, но необходимо иметь запас трубы для бетонирования.

Затем отрезают 4 трубы длиной 2 м для перекладин, создающих рёбра жёсткости. В дальнейшем они будут закреплены по периметру и создадут основание, на которые будут опираться качели.

Концы стоек с одной стороны обрезаются болгаркой под углом 30 и свариваются между собой. Перекладину можно приварить к стойкам в торец, но соединение в паз намного эффективнее и прочее

После этого к нижней части стоек прикладывают рёбра жёсткости, чтобы получился равнобедренный треугольник. Отмечают на них угол среза, обрезают болгаркой и сваривают. Вырезается верхняя горизонтальная перекладина и приваривается к верхней части стойки.

Скамейка будет иметь спинку и сиденье из деревянных брусков с площадью сечения 30х30 (30х70, 30х50) мм. Заготовки необходимо предварительно отшлифовать при помощи наждачной бумаги, угловой шлифмашинки с соответствующей насадкой или станка рейсмус. Целесообразно нанести на дерево защитное покрытие до начала монтажных работ. Таким образом, будет обработана вся площадь заготовки.

В каркасе скамейки с внутренней стороны высверливают сквозные отверстия небольшого диаметра. Через них шурупами саморезами рейки будут прикручены к каркасу лавки

Собирается каркас для сидения. При наличии трубогибочного станка дуги для подлокотников изгибаются. Если такого приспособления нет, допускается сваривание из нескольких частей. Затем прикручивают рейки к каркасу с шагом 20-30 мм.

В верхней перекладине высверливают отверстия, куда вставляют болты с крюками, которые фиксируют рымными гайками или приваривается. В крюки продевают цепи, которые при помощи карабина крепятся к каркасу лавки.

Использование карабинов для крепления лавки имеет дополнительное преимущество. Можно отрегулировать высоту, а также угол наклона сиденья непосредственно во время эксплуатации качели

К верхней перекладине приваривают отрезки профилированной трубы под углом 15-20 градусов. Они будут служить несущим основанием для крыши.

Далее к трубам прикручиваются деревянные рейки соответствующего размера, на которые укладывается кровельное покрытие. Для защиты от коррозии металл окрашивается в 2 слоя масляной краской.

После чего в грунте вырываются небольшие шурфы глубиной 50 см. Снеки и дно выкладывается рубероидом или другим аналогичным материалом. Он будет выполнять функцию опалубки и не даст влаге слишком быстро впитаться в грунт.

В выемки опускаются ножки качели, после чего пространство заполняется бутовым камнем и заливается жидким цементно-песчаным раствором. Осталось подождать когда бетон застынет и можно пользоваться самоделкой.

Какие инструменты и материалы потребуются

Для изготовления дачной мебели из металла потребуется профиль, лента или труба из металла, поперечным размером не менее 25 мм. Общая длина заготовки определяется габаритами лавки. Кроме того, нужно будет запастись материалом для отделки сидения и спинки, обычно для этого используется рейка из мягких пород древесины. Отделку крепят на основе из металла с помощью обычных болтов или винтов с гайкой.

В список инструментов входят:

  • Сварочный инвертор с электродами для сваривания тонкого металла;
  • Болгарка с отрезным и зачистным дисками;
  • Струбцины;
  • Электродрель;
  • Строительная рулетка.

Кроме того, нужно будет запастись наждачной бумагой, химическим средством для удаления ржавчины и хорошей алкидной эмалью черного или медно-коричневого цвета.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Хозяйке на заметку
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
