Кухонный гарнитур своими руками

Компоновка мебели

Отдельные части мебельного гарнитура вырезаны из древесной плиты. Можно приступать к их объединению в одну конструкцию. Понадобится следующий инструментарий:

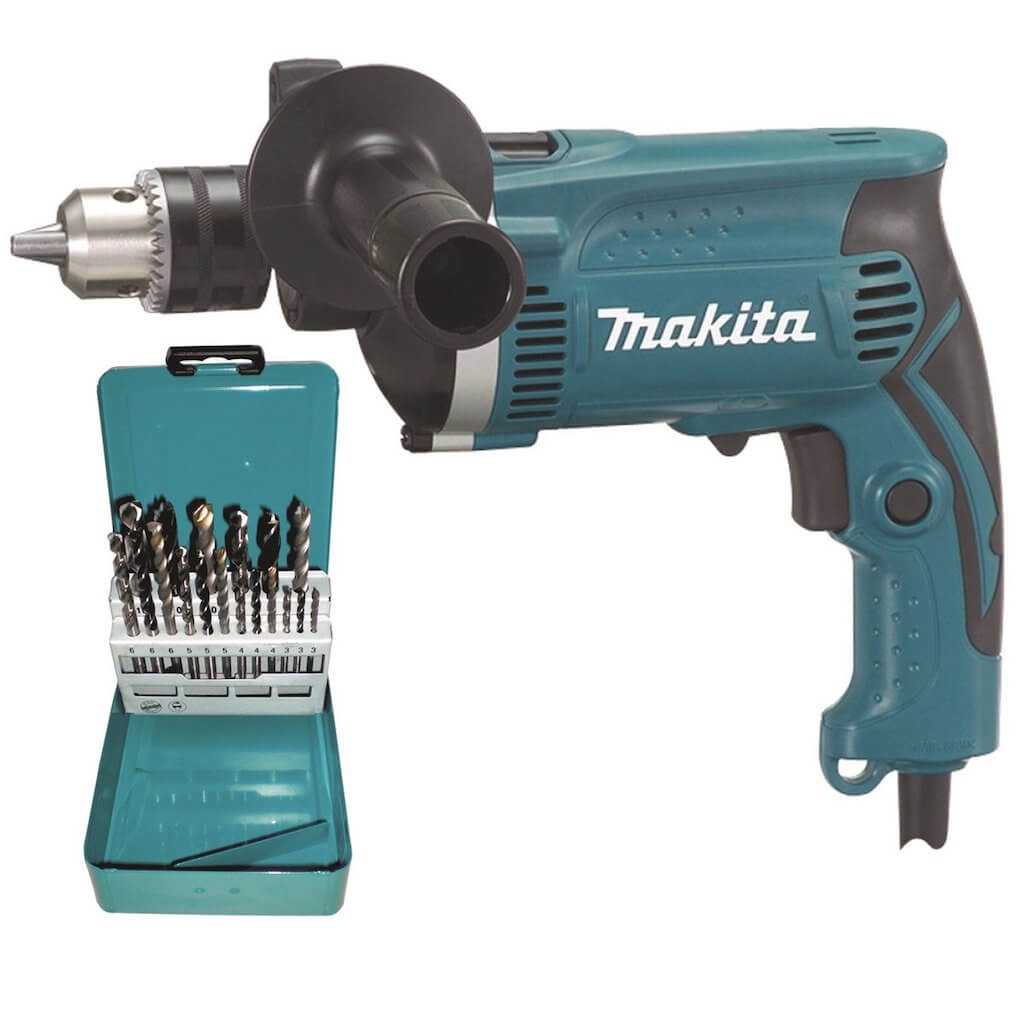

электродрель с набором сверл;

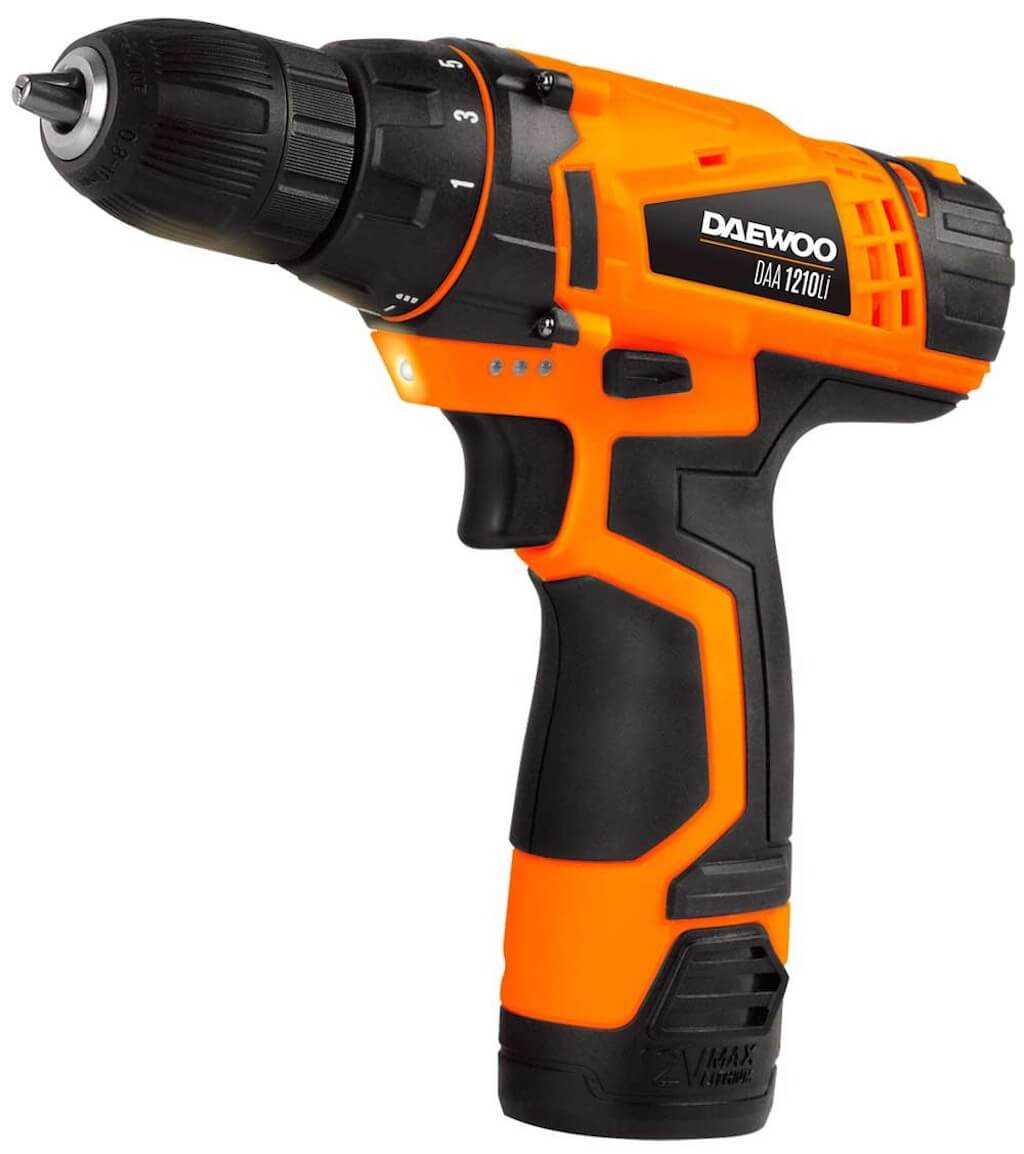

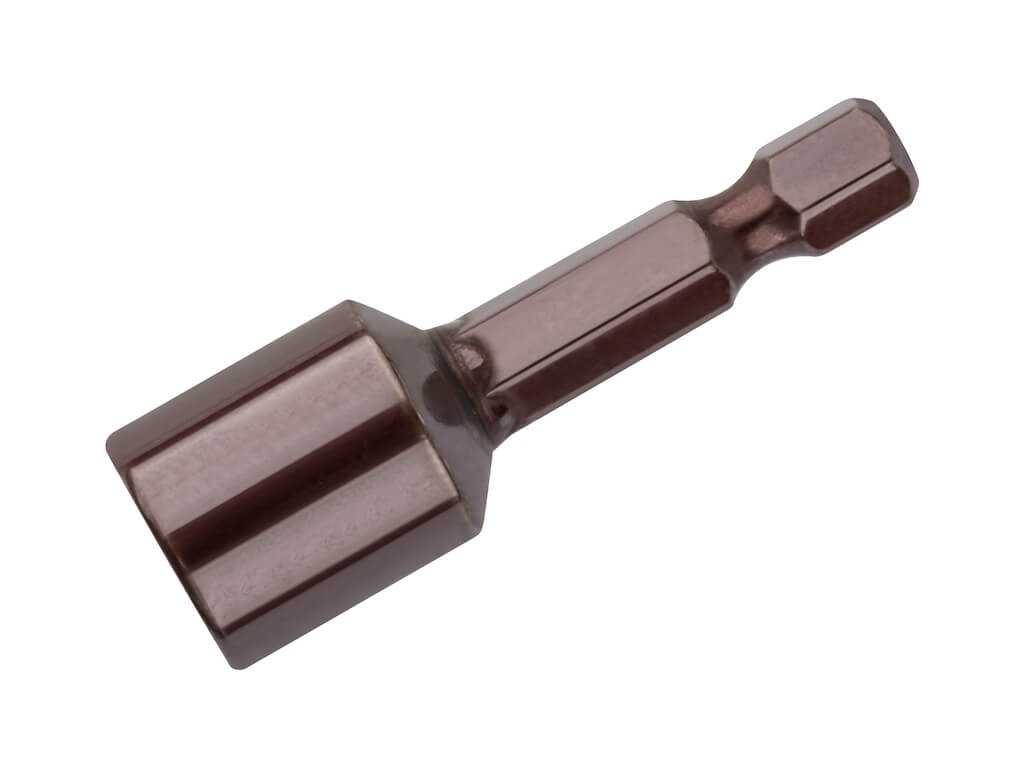

шуруповерт с битой формы 6-гранного ключа;

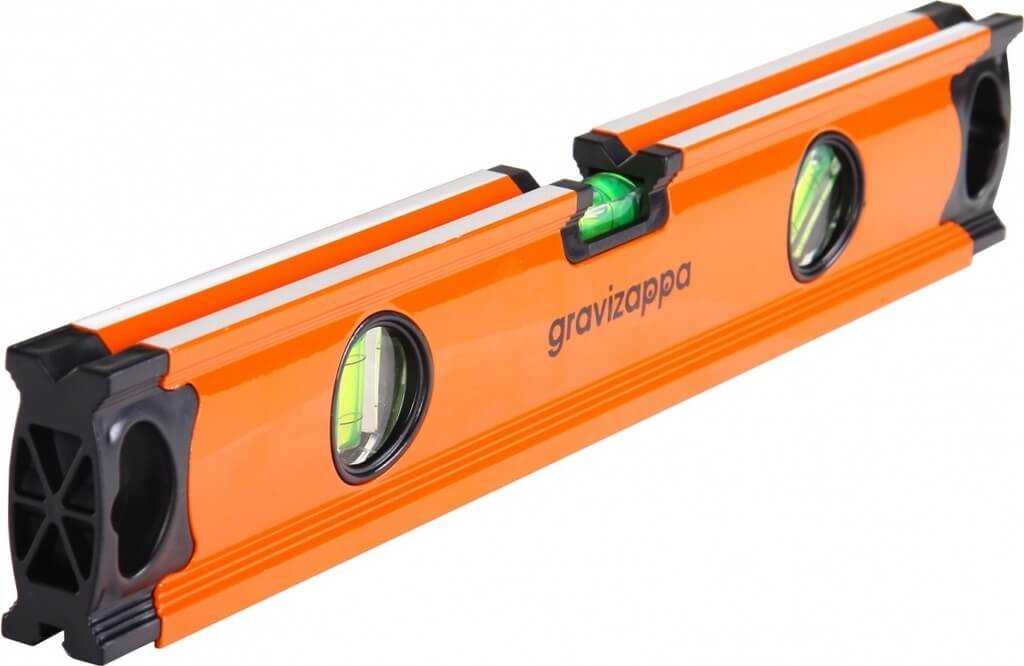

уровень;

острый нож;

электролобзик;

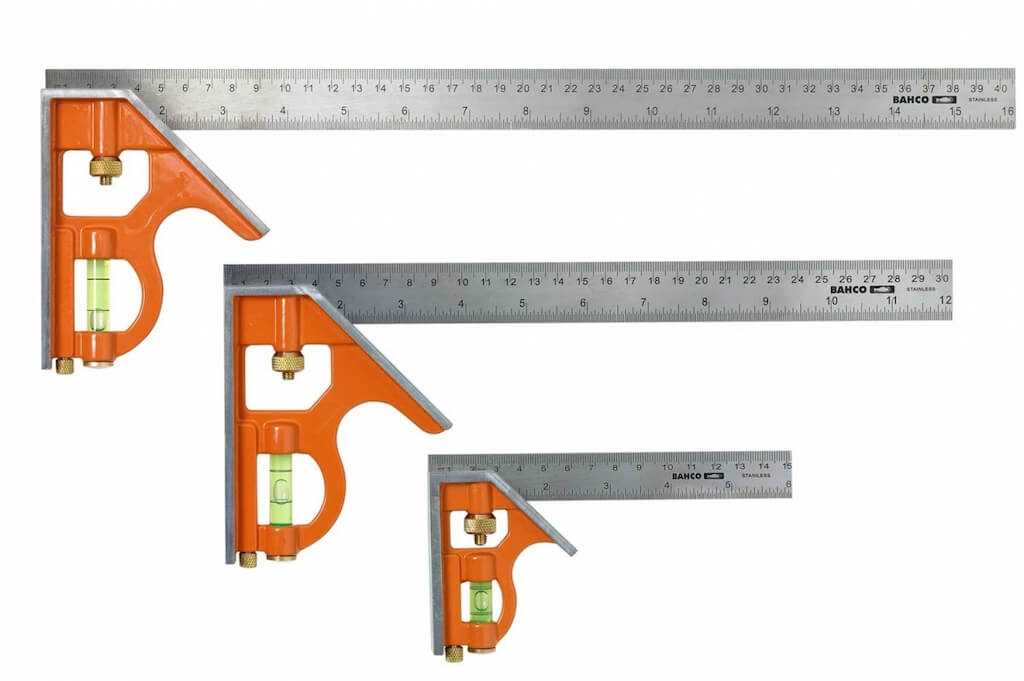

угольник;

утюжок;

пассатижи;

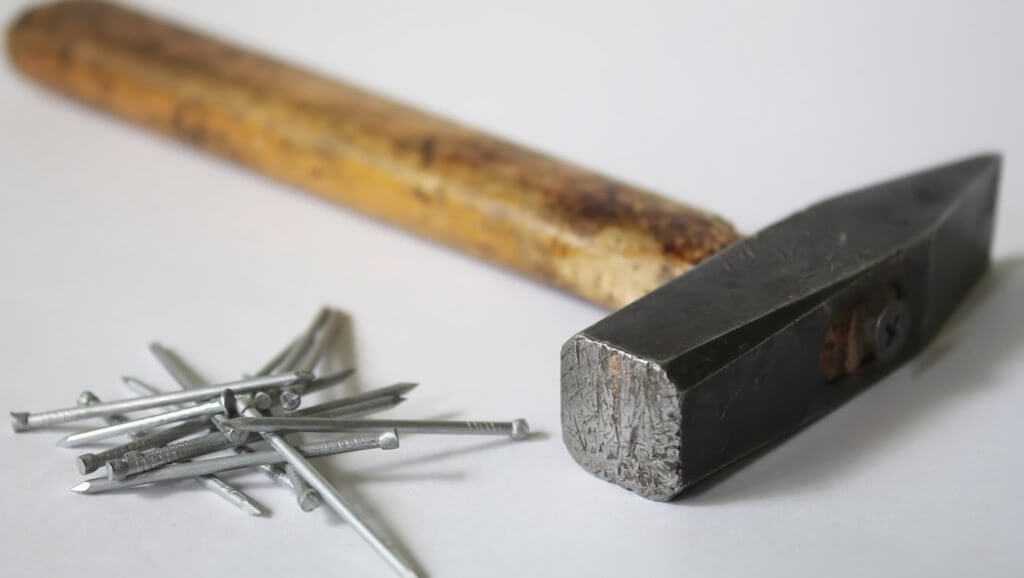

гвозди и молоток;

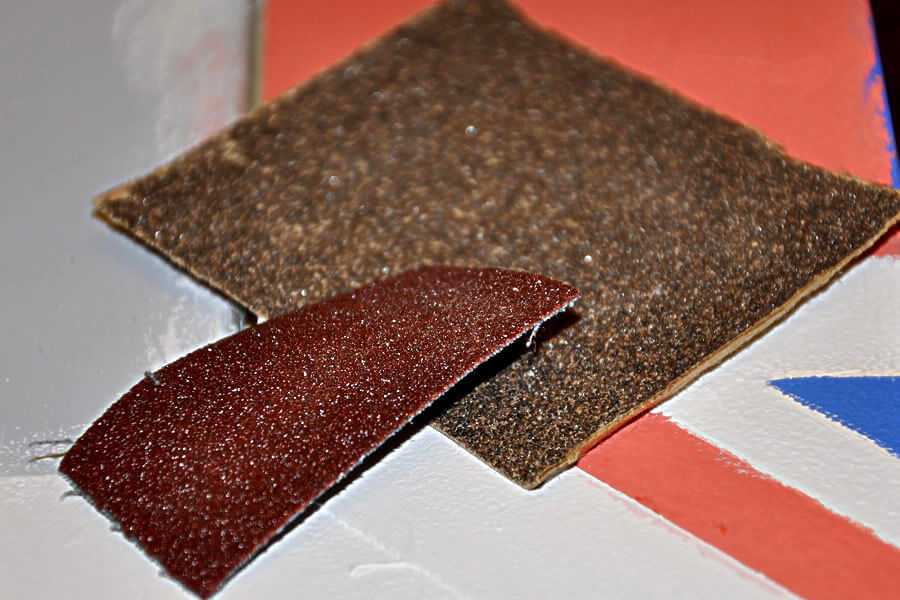

наждачка.

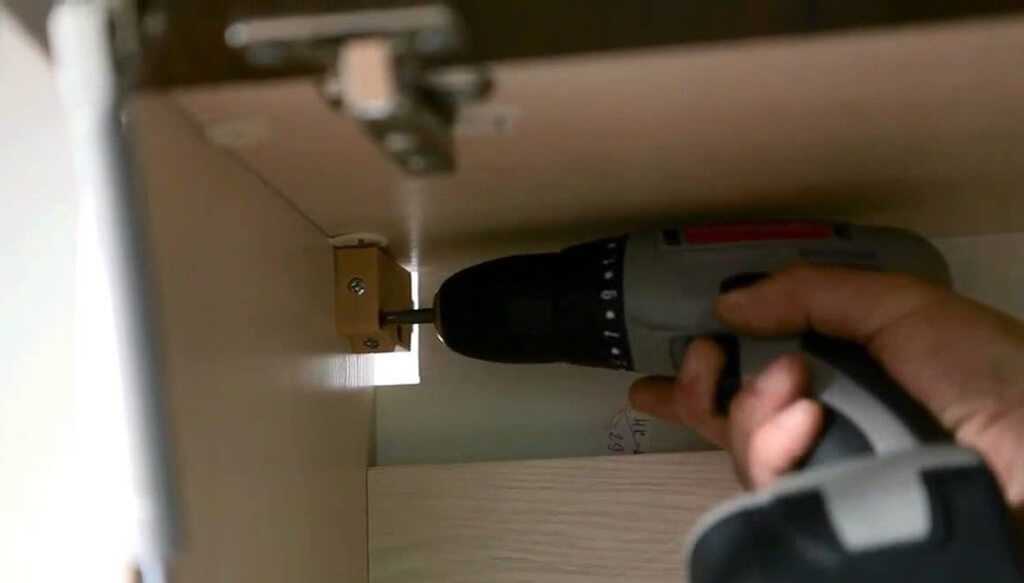

Для сборки мебели в кухню собственными силами можно пользоваться только шуруповертом либо электродрелью. Однако в работе придется неоднократно заменять сверла, а это увеличит длительность рабочего процесса. Лучше всего пользоваться двумя инструментами поочередно.

Монтаж шкафов

Мебельный гарнитур состоит из трех элементов: столешницы, шкафов верхнего и нижнего ряда, тумбы с выдвигающимися ящиками.

Начнем изготовление мебели в кухню со шкафов.

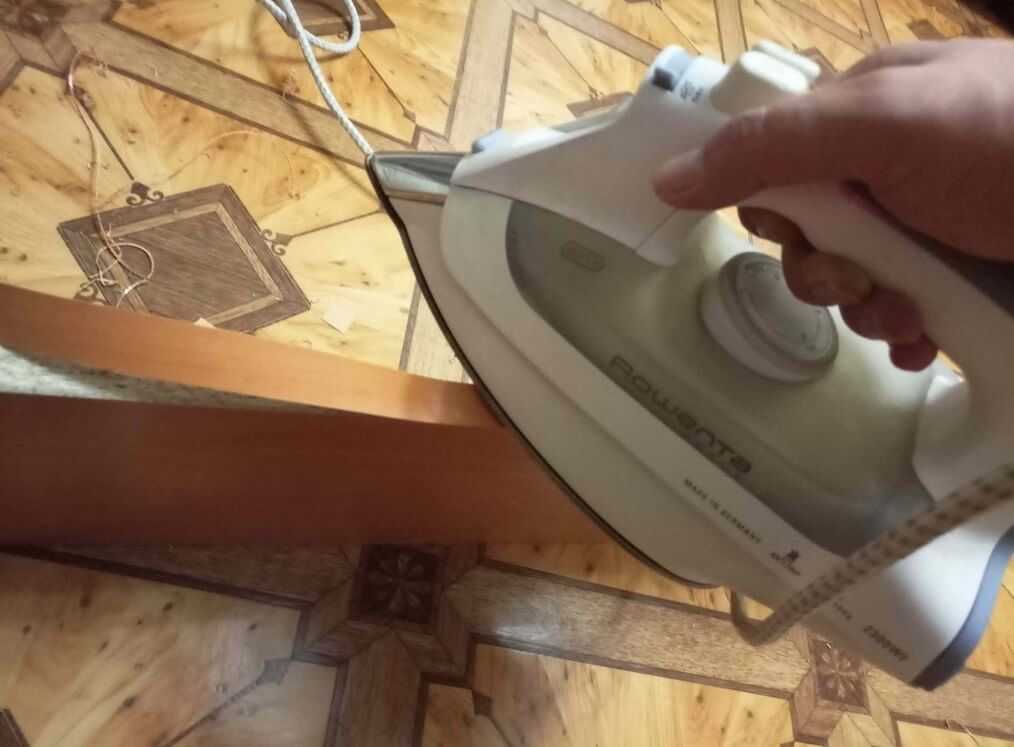

1. Кромка деталей проходится горячим утюжком. После остывания края аккуратно обрезаются острым ножом, зачищаются мелкой наждачкой. В результате, должна получиться идеально гладкая поверхность.
2. Карандашом отмечаются места под крепежи. Отступать от разметки нельзя даже на миллиметр. Электродрелью проделываются отверстия нужной глубины.
3. Выполняется разметка каждого отдельного модуля, все они устанавливаются строго на свои посадочные места. Не проделав такую предварительную работу, в процессе сборки можно перепутать дощечки, неправильно их расположить.

Лучше не пользоваться феном, ведь требуемой рабочей температуры устройство не дает: кромка получается неровной, а сам процесс занимает достаточно много времени. Монтаж лучше выполнять по принципу «коробка» — вертикальные поверхности крепить к горизонтальным, а не наоборот.

Изготовив корпус, можно приступать к установке сеток, полок и выдвижных ящиков. Направляющие ролики укладываются строго по уровню, ножки кухонных шкафов крепятся к перевернутой вверх дном конструкции.

Фасад мебели

Конструкция укладывается на обратную сторону, именно в этом положении наиболее комфортно размещать фасады. При этом каждая створка (не угловая) должна располагаться в распахнутом состоянии под углом девяносто пять градусов к коробу.

Лучше устанавливать фасад вдвоем: один человек его крепко удерживает, второй выполняет разметку, проделывает отверстия под крепежи. Петли крепятся саморезами, ручки прикручиваются в самом конце.

Проектирование

Вернёмся же конкретно к моей кухне. Как я уже писал выше, на выбор концепции моего гарнитура повлияла стиральная машинка, главной фишкой которой является вертикальная загрузка белья. То есть, в отличии от большинства стиралок, в моей «рабочей» является верхняя плоскость, а все остальные могут быть скрыты от глаз стороннего наблюдателя. Так и родилась идея угловой кухни, где сторонами угла являются шкафчики, а вершиной – машинка. Такое расположение наиболее рационально и даёт максимальную функциональность.

На снимке выше уже видно новое окно, установленное без подоконника и в уменьшенный проём.  Старый проём на мой взгляд был слишком большим для такой комнаты, а от подоконника я отказался, потому что на его место планировал подогнать столешницу. В это же время была сделана разводка электричества и смонтированы блоки розеток для бытовой техники. Позже состоялась укладка плитки на пол и стены, поклейка обоев. К окончательному проектированию гарнитура я подошел, имея следующую картину.

Чертить кухню я взялся в автокаде, потому что всяким PRO100 не обучен, да и не ставил себе такой первоначальной цели. Хотя не скрою, что если освоить эту специализированную программу, то в дальнейшем она по вашим готовым размерам шкафчиков сама произведёт их деталировку и даже предложит  оптимальный крепежный элемент. Мой автокадовский чертёж вышел куда более простым, но, вместе с этим, довольно наглядным.

Примечание редакции: для проектирования можно было также воспользоваться онлайн конструктором у нас на сайте. Особенных заний для использования не требуется — берите и рисуйте.

Пробежимся по основным моментам, касающимся получившихся у меня шкафчиков:

• Напольный ряд я решил поставить на декоративные алюминиевые ножки, с возможностью регулирования их по высоте. На мой взгляд, эстетически это выглядит лучше, чем глухой цоколь, да и к тому же остаётся (хоть и ограниченный) доступ под шкафчики (для швабры или тряпки, для визуального осмотра на предмет течи из водопровода или канализации). Наличие декоративных ножек обязательно учитывается при дальнейшей деталировке шкафчиков (см. деталировка).
• Фасады шкафов 1 и 5,6 (на самом деле это один шкаф, как и 2,3, просто в первоначальном виде думал, что это будет два шкафчика, а нумерацию уже оставил как есть, чтобы не менять) будут открываться вверх при помощи газовых лифтов.

Фасад шкафа-сушки (2,3) будет открываться вверх при помощи системы авентос HF.

• Дверцы шкафов 4 (над стиралкой) и 8 (под мойкой) будут распашными на обычных дверных петлях с доводчиком.
• В шкаф 9 будет встраиваться духовой шкаф, поэтому он будет полым, предусмотрен лишь небольшой выдвижной ящичек под ним для хранения противеней и решётки-гриль.
• Шкафы 10.1-10.3  — это три одинаковых шкафа с выдвижными ящиками, которые будут стянуты межсекционными болтами. Почему именно выдвижные ящики, а не просто полочки? Дело в том, что содержимое выдвигающегося ящика легко окинуть взглядом. Чтобы добраться до вещей, стоящих в глубине, не приходится проводить археологические раскопки. Полки же зачастую превращаются в «кладбище» посуды и припасов, о которых хозяева просто-напросто забывают.

Установка мебели

Желательно начать установку с предварительно собранных настенных шкафов:

1. Не торопитесь заранее монтировать дверцы — так гораздо удобнее.
2. Первым монтируйте угловой шкаф, а к нему прикрепляйте остальные конструкции. Если кухонный гарнитур не угловой, то начинайте работу с навешивания боковых шкафов.
3. Монтаж начните с проделывания в стенах крепежных отверстий и монтажа специальной фурнитуры.
4. После того, как навесные шкафы установлены, прикрепите к ним дверцы. Монтаж навесных конструкций окончен? Теперь настало время собирать напольную мебель.
5. Все предметы мебели, установленные в виде “стенки”, скрепляют между собой при помощи саморезов или специальной мебельной стяжки.

Как установить кухонный шкафы

С помощью этих простых методов вы можете узнать, как устанавливать кухонные шкафы ровно, прочно и надолго.

Изучение того, как устанавливать кухонные шкафы, может показаться пугающим, но методы действительно очень простые. Просто подумайте, что вам нужно прикрутить несколько деревянных ящиков  к стене в правильной последовательности. Основная задача — найти лучшую отправную точку и сохранить все уровни. На представленных пошаговых фото показаны ключевые моменты, как установить кухонные шкафы простым и доступным способом. Более подробную инструкцию вы можете прочитать на сайте, где рассказано, как заблаговременно выставлять позиции в шкафу, чтобы избежать ошибок. Еще узнаете, как устанавливать базовые шкафы, чтобы они были идеально выровнены, и простой способ установки навесных шкафов. Весь процесс обычно занимает меньше суток, в зависимости от размеров кухни. Для выполнения работы понадобится всего лишь несколько базовых инструментов. Это полтора метровый уровень, шуруповерт, пару хороших зажимов, которые открываются как минимум на 20 см. Ленточная шлифовальная машина и пол кило шурупов.

Источник фото: www.familyhandyman.com/kitchen/diy-kitchen-cabinets/installing-kitchen-cabinets/view-all/

Как закрепить мебельные петли на дверце шкафа

Мебельные петли бывают разные, в данном случае показано, как правильно закрепить петли шкафа диаметром 35 мм.

Инструкцию с перечнем необходимых инструментов можете прочитать на сайте. Ниже посмотрите небольшую фото галерею, где есть схемы крепления и отдельные моменты установки петель на кухонный шкаф.

Источник фото: www.dd-space.com/2016/03/set-furniture-hinges-dd.html#more

Как сделать простой кухонный шкаф

Если у вас есть знания в области деревообработки и несколько инструментов, почему бы не попробовать свои силы по изготовлению кухонных шкафов с нуля. Вы можете выбрать доски, пропитку, отделку и рассчитать точный размер, который подходит для ваших потребностей. С минимальными навыками, настольной пилой и обычными инструментами можно сделать кухонный шкаф простым способом. Основная задача, с которой справится даже начинающий мастер, это изготовление деревянных коробок и установка их на стены при помощи скоб.

Представленные здесь кухонные шкафы изготовлены из березовой шпона, средней плотности древесноволокнистых плит (МДФ) — фанеры для экономии. Вместо этого вы можете использовать фанеру из твердой древесины, МДФ, глазурованную или меламиновую древесностружечную плиту и доски.

Дважды проверьте толщину материала перед расчетом размеров шкафа.

На протяжении многих лет мастера стандартизировали размеры шкафа, основываясь на практических соображениях, таких как средний рост человека. Вы не должны строго придерживаться этих правил, меняйте их по своим личным потребностям. При глубине 60 см, стандартные нижние шкафы позволяют вам комфортно наклоняться и достать что-то с задней полки. Делайте шкафы широкими, как вам нравится, но помните, что чем шире двери, тем больше тенденция к  деформации. Кроме того, чем шире дверь, тем больше нужно свободного пространства перед шкафом.  Стандартные навесные шкафы имеют глубину 30 см. Если сделать глубже, будет ограничен доступ к столешнице нижнего шкафа.

Настенные шкафы обычно устанавливаются на высоте 45 см над столешницей нижнего шкафа.Больше информации можно получить на сайте автора, где есть подробная инструкция, а также указаны все основные нюансы, на которые стоит обратить внимание. Ниже смотрите пошаговые фото, как сделать кухонный шкаф своими руками

Источник фото: www.woodmagazine.com/make-cabinets-the-easy-way

Кухонный шкаф на колесиках

Если вам понравилась и фото и вы планируете сделать такой же шкаф для кухни на колесиках, обязательно посмотрите сопроводительное видео на сайте автора, ссылка находится под галереей. И заодно прочитаете инструкцию. Эта конструкция не то чтобы сложная, но есть некоторые нюансы, которые не показаны на пошаговых фото. Также на сайте найдете несколько полезных советов, так что в любом случае информация будет полезной. Ниже смотрите пошаговые фото, как сделать мобильный шкаф для кухни своими руками.

Источник фото: www.instructables.com/id/Kitchen-Cabinet-Island-Shelving-Storage-on-Wheels/

Ящики

Польза ящиков, полностью выдвигающихся из корпуса, очевидна: все предметы на виду. Но есть и другое преимущество, помимо удобства. Хозяйке не придется приседать и нагибаться, чтобы дотянуться до нужных вещей на полке. Это идеальное решение для женщин в возрасте, а также тех, у кого проблемы с поясницей или суставами. К тому же не придется задумываться об установке подсветки.

Как правило, в качестве механизма для выдвижения ящиков используются шариковые или роликовые направляющие. Однако в последние годы в наполнении для кухонь очень популярным стали комплексные решения — системы для выдвижных ящиков, основными преимуществами которых является возможность выдерживать значительный вес, бесшумный ход, плавная доводка, полное выдвижение, а также простота в монтаже и регулировке фасада.

Полное выдвижение ящиков лучше, чем неполное, логично ведь? А сам ящик намного удобнее полки: ведь дверцы напольных шкафов при открывании занимают полезное пространство и иногда мешают. Проблема решается очень просто: вместо полок с дверцами тумбы оборудуют ящиками. Установив фурнитуру для полного выдвижения, можно получить полноценный доступ к каждой мелочи, хранящейся в шкафчике.

Грамотно организовать внутреннее пространство широких ящиков помогут разделители, а если вы их не приемлете, то советуем использовать квадратные ёмкости и контейнеры для бытовых мелочей. Ещё больше порядка!

Что касается фурнитуры, то рекомендуем использовать пневматические механизмы (тот самый push to open) и доводчики.

Важный момент: часто используемые вещи нужно располагать как можно ближе, лучше всего — в самых верхних ящиках. Их можно облегчить, сделав менее глубокими, чем остальные, и расположить сразу под столешницей. Только не перегружайте их, иначе из-за частого открывания они быстро выйдут из строя.

Установка эксцентриковой стяжки

Для качественного крепления необходимо создать три отверстия с разным диаметром. Главная задача мастера – обеспечить условия, чтобы эксцентриком была захвачена головка штока. Для внедрения штока в лист ДСП сверлом создается отверстие диаметром 5 мм. В том случае, если это боковая сторона, то центр детали будет располагаться в 8 мм от края. На другой стороне создается разметка для двух отверстий, на которые уже полностью встанет стяжка эксцентриковая мебельная. Установка первого фиксатора должна осуществляться в 3,4 см от края. Его глубина по нормативам должна соответствовать диаметру эксцентрика, чтобы он встал заподлицо. Второе отверстие необходимо делать сверлом на 7 мм строго по центру в торце. Затем в 5-миллиметровое отверстие устанавливается шток, на нем фиксируется второй элемент, после чего вся конструкция плотно зажимается.

Изготовление кухонного шкафа

Рисунок 1. Чертеж прямого шкафа для кухни.

Основные модификации этой мебели немногочисленны: угловой, прямой и открытый шкафы. Их можно выполнить как в подвесном варианте, так и в напольном. В последнем случае нужно увеличить длину боковых панелей на желаемую высоту ножек и подобрать материал для столешницы.

Чертежи для прямого шкафа могут быть примерно такими, как на рис. 1. Размеры деталей подбираются индивидуально или в зависимости от размера МДФ. Левая и правая боковины (деталь 1) идентичны друг другу.

Одинаковые размеры имеют и верхняя, и нижняя панели (детали 2), и внутренняя полка ( деталь 3). Количество полок может изменяться произвольно, в соответствии с этим нужно на схеме боковин отметить нужное положение полкодержателей.

Задняя стенка шкафа (деталь 4) выпиливается из листа фанеры или ДВП в виде прямоугольника шириной, равной длине детали 2 плюс 30 мм на то, чтобы она перекрывала задние кромки боковин. Длина (высота) задней стенки соответствует длине боковин без припуска.

Чертеж деталей для углового шкафа представлен на рис. 2. Аналогично предыдущему, красными точками обозначены места отверстий под крепеж на плоскости лицевой стороны ЛДСП, а зеленой чертой — ход отверстия внутри панели с ее кромки.

Рисунок 2. Чертеж деталей для углового шкафа.

Верх и низ (детали 2), левая и правая боковины (детали 1) вырезают идентичными друг другу. Длину и ширину полок (детали 4) можно уменьшить на несколько миллиметров для удобства установки.

Задняя стенка (деталь 3) выпиливается из ЛДСП, так как является несущей и обеспечивает прочность конструкции. Ее ширина равна ширине горизонтальных панелей верха и низа, а длина (высота) равна длине боковины за вычетом 32 мм. Это нужно для того, чтобы при сборке она могла быть смонтирована между панелями верха и низа.

Задняя стенка (деталь 5) выпиливается из фанеры или ДВП. Ее размеры подгоняются по размерам шкафа, как в предыдущем случае.

Третья разновидность шкафа — открытая угловая секция. Она состоит из 2-х задних стенок и имеет несколько полок для хранения приправ и мелких предметов. Чертежи деталей такой полки представлены на рис. 3. Боковины шкафа (детали 1 и 2) надо выпилить одинаковой длины, а ширину одной из них сделать на 16 мм меньше, чтобы можно было соединить их, накладывая большую на кромку меньшей. Боковые поверхности верха, низа и полок (детали 3) в этом случае будут равны ширине меньшей из боковин.

Выбираем расположение и предназначение кухонного шкафа

Перед тем как сделать кухонные шкафы своими руками, необходимо разобраться в их расположении относительно предметов интерьера и хозяйственной утвари, а также предназначении. Кроме того, нужно знать перед началом работ, как грамотно составить проект и чертеж изделия в зависимости от площади помещения, количества необходимых полок и ящиков, их функциональных возможностей.

Каждый шкаф для кухни несет свою функциональную нагрузку:

1. модули с открытыми навесными полками обычно используют для хрустальной посуды, расписных кофейных и чайных сервизов;
2. скрытые шкафчики – для бытовой техники, встраиваемой (встроить можно в скрытую нишу в торце столешницы), расположенной в купе с раздвижными дверками и широкими полками, прикрепленными к задней стенке шкафов;
3. выдвижные ящики с направляющими – для блюд и тарелок;
4. встроенные модули – для овощей, фруктов или кухонных приборов, таких как скалки, шумовки, венички;
5. напольного типа буфет, сервант, шкаф – для посуды и других столовых принадлежностей;
6. контейнеры небольшого объема – для сыпучих продуктов.

При проектировании мебели для кухни учитывают такие рекомендации:

• для маленьких помещений или кухонь-студий подойдут изделия с узкими полками, для большой кухни – нижние шкафы и напольные гарнитуры;
• верхние модули и легкие ящики под столешницей устанавливают специально для хранения посуды;
• кухонные изделия с распахнутыми створками дверей и полками – это не совсем хороший вариант, вместо полок лучше смастерить ящики;
• встроенные контейнеры для приправ, специй и соусов должны располагаться в рабочей зоне возле плиты;
• практичными считаются глубокие ящики с высокими боковинами и задними стенками, полезная площадь контейнера при этом увеличивается на 1/3;
• лучший вариант – коробы разной высоты;
• лучше выбрать 1 широкую секцию, чем 2 узкие, т.к. это позволит увеличить полезное пространство с помощью дополнительного места, полученного в результате отсутствия перегородок;
• для бесшумного и легкого перемещения устанавливают доводчики и амортизаторы, тяжелые ящики с допустимой массой предметов до 50 кг оборудуются пневматикой, предпочтительная ширина – 90-120 см;

• размер и объем секций зависит от хозяйственных принадлежностей, которые будут располагаться в коробах;
• чем глубже ящик, тем ближе он к полу;
• верхние навесные модули рекомендуют устанавливать для маскировки счетчиков, бойлеров, вытяжки;
• при изготовлении угловых навесов дверь должна быть точно подобрана, а ее размеры – совпадать с находящимися вблизи конструкциями;
• глубина изделия определяется пространством для размещения, ориентирами здесь являются габариты стоящей мебели;
• под окном на кухне обычно устанавливают кухонный стол, но вместо него часто делается и шкаф под названием “хрущевский холодильник” (для этого под подоконником необходимо установить каркас из дерева и оборудовать его полками и фасадами).

Специалисты рекомендуют располагать на кухне шкафы по 3 схемам:

1. линейной – мебель находится на 1 линии;
2. угловой – кухонный модуль состоит из нескольких частей, размещенных по обе стороны от угла и с мойкой;
3. П-образной – гарнитур подходит только для больших помещений, составные части здесь располагаются буквой П.

Подготовка деталей к сборке, засверловка

С помощью специальных мебельных программ можно составить спецификации на засверловку деталей для последующей сборки.

Это во многом облегчает процесс, делает его более точным и аккуратным. Сделать разметку под крепеж можно и вручную. Главное иметь пространственное представление.

Процесс засверловки деталей еще называют «присадка».

Под конфирмат нужно отверстие «в пасть» диаметром 8 мм с лицевой части детали и отверстие «в торец» диаметром 5 мм. Под шкант, как скрытый крепеж, засверловка «в пасть» делается с внутренней стороны и диаметром 5 мм. Эксцентриковая стяжка также имеет свои нюансы в разметке.

Размечаются и места крепления петель, направляющих ящиков и других механизмов, засверливаются отверстия под полкодержатели.

Чертежи нижних угловых кухонных шкафов

В кухнях при проектировании гарнитура используются три вида угловых кухонных шкафов-тумб. Приведу типовые схемы и чертежи конструкции. Она может изменяться в большую и меньшую сторону. При уменьшении в обязательном порядке учитывается ширина получаемого на выходе фасада – от этого зависит доступ к внутреннему пространству шкафа.

Чертеж прямого углового кухонного шкафа

Самый компактный размер углового кухонного шкафа именно у этого вида. Он представляет собой типовую тумбу с одним «заглушенным» фасадом-фальшпанелью и нащельником, для возможности «приставить» к нему под углом еще один модуль. По аналогии с обычными неугловыми модулями, планки для крепежа столешницы ставятся плашмя или вертикально, в зависимости от назначения модуля.

Если в угловой кухонный шкаф своими руками планируется врезать мойку, то схема сборки, сам чертеж адаптируется под подвод коммуникаций водоснабжения. Чтобы не делать по месту выпилы во внутренней боковине по месту, можно сразу заложить сборку из узких вертикальных планок. Допустим, следующим образом.

Стандартные размеры углового шкафа – 1000-1050мм в длину при ширине фасада 400-450мм. Заужая столешницу у приставного модуля, например, до 500мм в ширину, можно уменьшить длину до 900-950мм соответственно с сохранением ширины фасада.

Чертеж нижнего углового кухонного шкафа-трансформера

Данный вид углового кухонного шкафа нижнего ряда гарнитура фактически представляет собой объединенную конструкцию выше рассмотренного модуля с приставным. За счет открывающегося «гармошкой» дверцы-трансформера, доступ к внутреннему пространству довольно большой. Поэтому ширину фасадов вполне можно уменьшить до 300-400мм. При этом по габаритам модуль будет занимать место 850х850мм или 950х950мм соответственно. Внутренняя конструкция может быть с одной глухой стенкой или с двумя полыми, со стоевой в виде уголка.

Длинные внутренние планки «выстраиваются» вдоль основной столешницы, чтобы примыкание со стыковочной планкой имело жесткий упор.

Симметричная конструкция – не единственная. В кухне угловой шкаф-трансформер может быть и других размеров, например, 950х750мм. При этом несимметричность достигается не только за счет уменьшения глубины столешницы с одной из сторон.

Нюансы в проектировании:

• При разной ширине фасадов действует правило – узкий крепится к широкому, а не наоборот. Это обусловлено весом – к «тяжелой» дверце присоединяется «легкая». Иначе со временем дверца-трансформер провиснет.
• Будьте внимательны, если планируется использовать фасады с фрезеровкой. Фреза, ее глубина и отступ от края должна позволять врезать петлю-трансформер. Именно по этой причине в узких фасадах обычно не делают фрезу, а оставляют гладкими, без рисунка.

Чертеж нижнего углового кухонного шкафа-трапеции

Визуально модуль нижней тумбы трапецией напоминает корпус навесного углового шкафа и собирается по тому же принципу.

Из-за довольно объемных размеров угловой кухонный шкаф данного вида редко используется в малогабаритных кухнях, поскольку «съедает» много места. Да и внутреннее пространство используется крайне нерационально: без дополнительных приспособлений в виде выдвижных корзин, ведер редко удается задействовать более 20% свободного места внутри. Это некритично, когда кухня довольно большая и нет нужды задействовать каждый сантиметр для хранения.

Угловой шкаф-мойка трапеция хорошо смотрится со столешницей из искусственного камня с гнутым фасадом.

Если планируется использовать бюджетный вариант – пластиковую столешницу, придется смириться с двумя-тремя стыками. А между тем, в предыдущих рассмотренных вариантах угловых модулей, стык будет всего один.

Количество стыков столешницы зависит от изначальных возможностей производства. Если используются готовый постформинг шириной 600 мм, то их будет три. Если производитель имеет возможность предложить изготовление столешницы пятиугольной формы, соответствующей габаритам тумбы-трапеции, то два.

Нередко при постформинге реализуют конструкцию с подиумом, уходя тем самым от шва-стыка за мойкой.
