Особенности изготовления диванов своими руками, мастер-классы

Особенности механизма трансформации

По принципу действия механизма раскладывающийся диван-аккордеон можно сравнить с растягиванием баяна или гармони. Его конструкция имеет три блока, которые состоят из металлической или деревянной рамы. Она заполнена латами из дерева, расположенными друг от друга на расстоянии.

Спальное место состоит из двух блоков. Латы в них имеют максимальное удаление по отношению друг к другу. Третья рама служит сидением. В то же время она делает место для отдыха длиннее, когда диван разложен. Эта часть мебели получает большую нагрузку, поэтому латы здесь размещены максимально близко.

В сложенном виде два главных блока плотно примыкают друг к другу, образуя спинку. По отношению к сидению они перпендикулярны. Чтобы быстро разложить диван-аккордеон, нужно выдвинуть сидение. Оно потянет за собой всю конструкцию. В сложенном виде диван не занимает много места и выглядит миниатюрно.

Механизм аккордеон можно встретить в следующих вариантах:

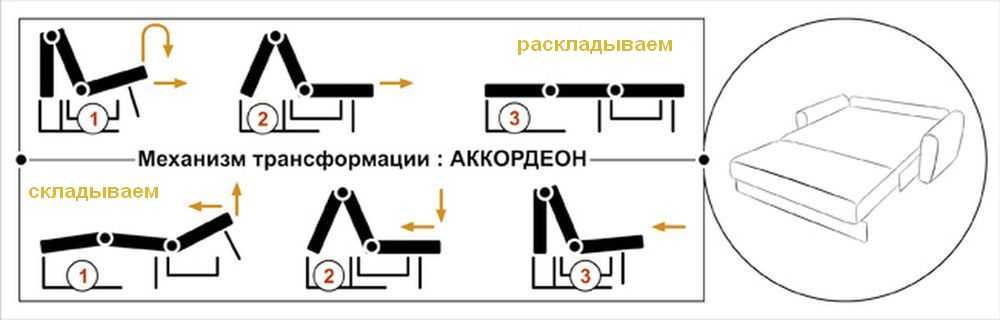

Как раскладывается диван с механизмом аккордеон: сначала необходимо немного поднять сидение до щелчка, который указывает на блокировку предохранителя. Далее, сидение тянут с усилием на себя до тех пор, пока блоки не создадут ровную поверхность.

Сложить диван-аккордеон также просто. Для этого нужно проделать действия в обратной последовательности:

Диван Амстердам – характеристики

Изготовление мебели – это годами отлаженный механизм, в котором малейшая погрешность может привести к порче продукта, поэтому все конструкции, неважно, угловой или прямой диван Амстердам, имеют базовые характеристики:

1. Габариты – 240х110х100 см, спальное место – 200х160 см.
2. Механизм дивана – еврокнижка.
3. В комплект входят 4 подушки, 2 для спинки дивана и 2 декоративные, наполненные холофайбером.
4. Фабричный диван имеет съемные чехлы на молнии.
5. Конструкция крепится на болты.
6. Каркас выполнен из натурального дерева, часто из березы или сосны.

Размер дивана Амстердам

Стандартная мебель имеет следующие параметры: 160×192 см – это габариты спального места, которые имеет диван-кровать Амстердам, этот размер аналогичен стандартной двуспальной кровати. Длина спинки – 192 см, в сложенном состоянии длина софа составляет 240 см, а ширина – 150 см. На нем комфортно могут разместиться несколько человек для просмотра телевизора или застолья. Диван Амстердам мини, как правило, ставят в детские и кабинеты, где небольшое спальное место или оно вовсе не нужно.

Что внутри дивана Амстердам?

Наполнением софы является проветриваемый пружинный блок «боннель». Диван Амстердам еврокнижка выполнен из плотного двухслойного войлока, пенополиуретана и качественного ватина. Пружины под названием «тик-так» не царапают пол, потому что трансформация осуществляется в воздухе. Модель дивана Амстердам – одна из самых удобных и многофункциональных, а жесткий, ортопедический матрас подойдет для людей с больной спиной и детям, чей позвоночник еще формируется.

Цвет диванов Амстердам

Заказывая софу можно выбрать любой подходящий материал: текстильную обивку с кожаными подлокотниками, изысканными узорами или яркий велюр. В качестве обивки используют ткань рогожка. Она плотная и прочная, ее волокнистая основа грубого плетения упругая, потому отлично держит форму и легко чистится. Практичный и износостойкий материал обивки приятный в повседневном использовании. Чтобы диван сочетался с интерьером, он должен подходить к нему по цвету:

1. Черный диван не впишется в «теплую» комнату, но будет отлично смотреться в минималистичном, «холодном» помещении.

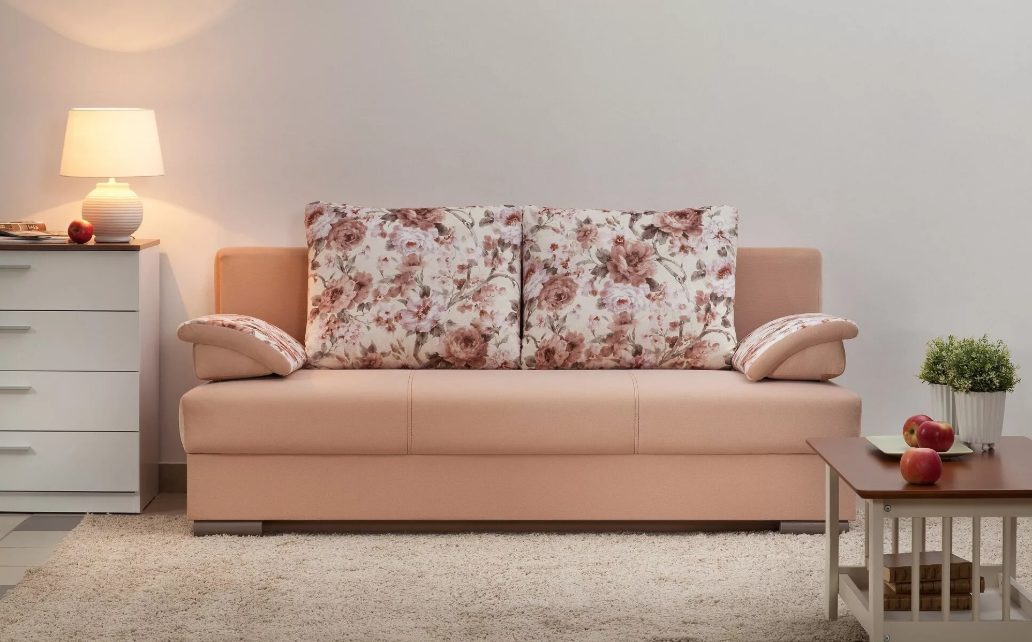

Диван бежевый. Нежный вариант, подойдет любой обстановке. Хорошо впишется в просторные светлые помещения, но будет смотреться угрюмо в темных и маленьких комнатах.

Диван Амстердам коричневый выглядит серьезно и впишется в кабинет — кожа и благородный отлив обивки займет свое место.

Белый. Самый универсальный из вариантов. Он хорошо впишется в любой интерьер.

Диван Амстердам фиолетовый или другого яркого цвета очень сложно сочетать в интерьере, но он подойдет для стиля лофт, модерн или хай-тек.

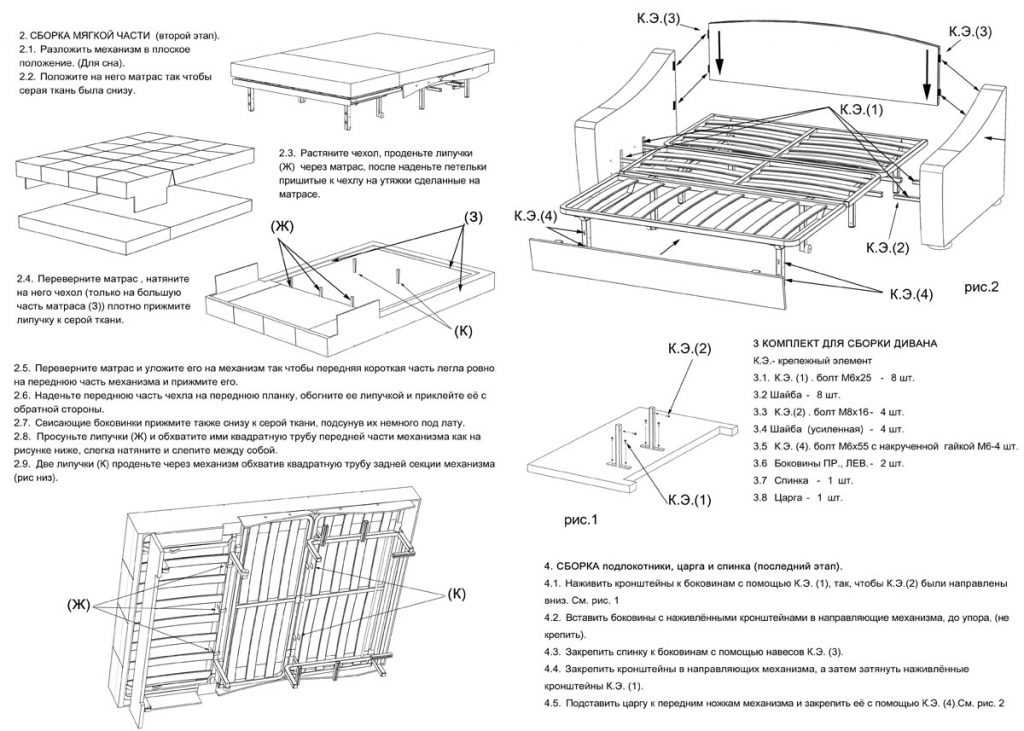

Сборка

1. Задняя и передняя спинки прижимаются друг к другу и скрепляются петлями, петли фиксируются саморезами.
2. Передняя спинка, сидение соединяются с помощью механизма трансформации, который крепится болтами диаметром 10 мм.
3. Собранная мягкая часть переворачиваются вверх дном, сверху укладывается ящик, к его стенкам крепится механизм трансформации.
4. Поперечины направляющей крепятся саморезами к дну подлокотников.
5. Диван без подлокотников переворачивается, складывается, закатывается роликами на направляющие, выглядывающие из подлокотников болты утапливаются в отверстия в задней спинке.
6. Ребро жесткости крепится саморезами к задним стенкам подлокотников.

Источник

Материалы, фурнитура, инструмент

Для изготовления дивана понадобятся:

• для подлокотников – брус сечением 25х50 мм, фанера 10 мм или ДСП 25 мм для каркаса, ДВП (оргалит) для боковин;
• брус и ДВП для каркаса мягкой части;
• доски для каркаса ящика, ДВП для днища, фанера для фасада;
• фанера или ДСП для ребра жесткости;
• доски для направляющей;
• поролон;
• мебельная ткань, для боковин можно использовать кожзаменитель;
• механизм трансформации, опорные петли, колесные опоры;
• саморезы, болты с гайками, мебельный или универсальный клей.

Заказывая механизм трансформации, нужно обратить внимание на его предназначение:

• для установки на металлокаркас;
• для установки на деревянный каркас;
• универсальный.

Из инструментов понадобятся рулетка, линейка, карандаш, шуруповерт и/или дрель, молоток, степлер со скобами, ножницы. Если на мягкую часть будут натягиваться мебельные чехлы, нужна швейная машинка.

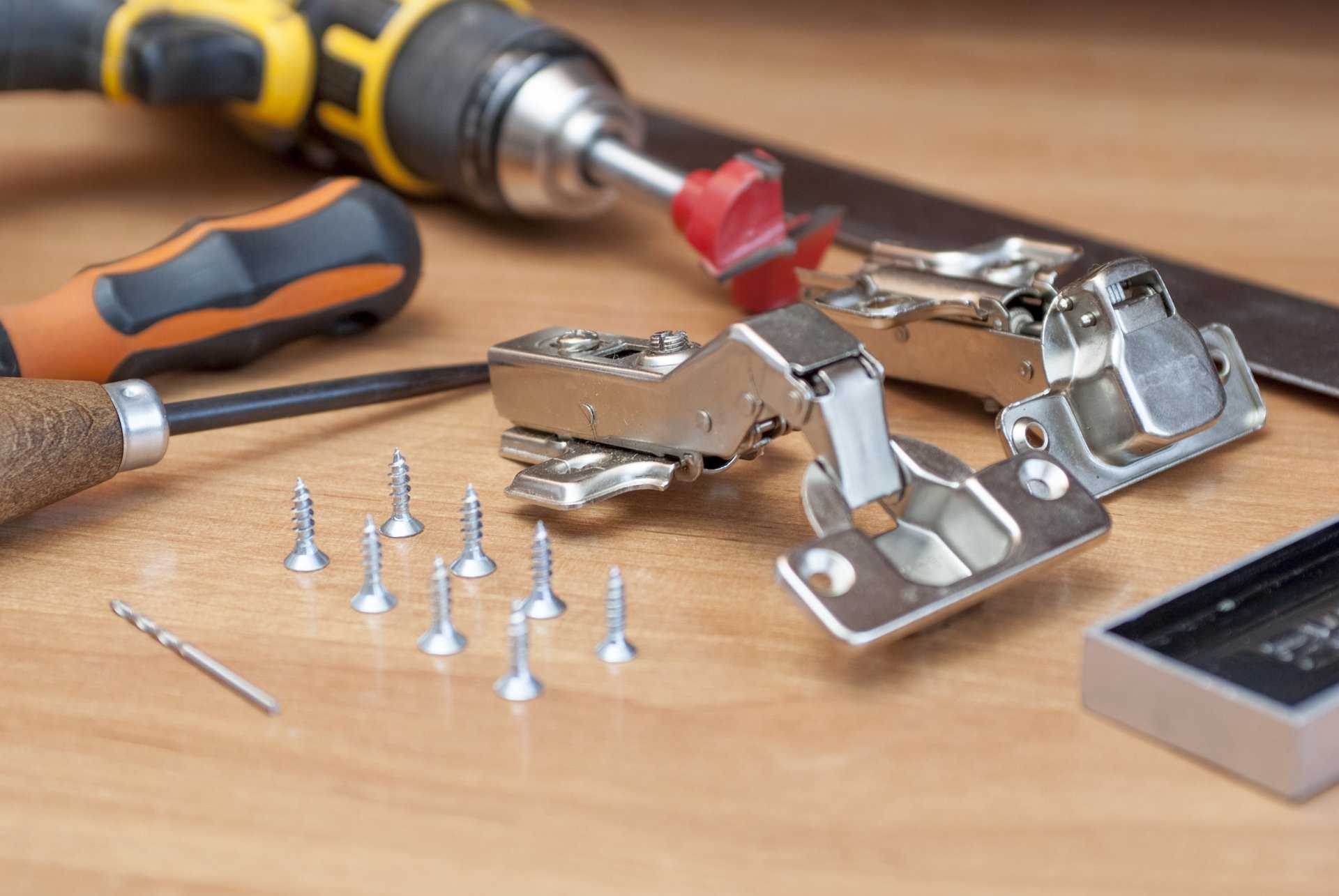

Материалы и инструменты для сборки конструкции

В открытом доступе есть много схем и чертежей, с которыми сборка дивана с механизмом трансформации аккордеон станет намного проще. Нужно только подставить свои размеры, которые определяются в зависимости от площади помещения и отведенного места для изделия. Кроме того, учитываются габариты спального места. Прежде чем выбирать схему, рекомендуется определиться с конструкцией изделия.

Опорой для матраса может служить оснащенный ламелями каркас из металла или из ДВП и бруса. Создать диван-аккордеон своими руками с металлическим каркасом без определенных навыков сложно. Поэтому чаще всего домашние мастера выбирают вариант из дерева. Изделие, изготовленное с деревянным каркасом, имеет следующие детали:

• мягкий матрас, состоящий из 3 элементов: передней и задней части спинки, сидения;
• 2 подлокотника;
• ребра жесткости, которые соединяют боковины сзади;
• ящик для хранения постельного белья, подушек, одеял;
• колеса;
• направляющие, которые позволяют выдвигать конструкцию.

Создавая схему будущей мебели, мастер должен учесть ряд моментов:

Форма подлокотников: прямая или сложная

Кроме того, важно решить будет этот элемент мягким или твердым. Высота спинки в разложенном виде

Наличие или отсутствие ящика для белья на колесах.

Опираясь на схему, создается чертеж. В нем указывают размеры каждой детали. Также на этом этапе определяют характеристики материала и его количество.

Для мебели стандартного размера понадобятся:

• подлокотники – ДСП (2,5 см) или фанера (1 см) для каркаса, брус с сечением 2,5 х 5 см, оргалит;
• фанера для фасада;
• каркас для спального места – ДВП или брус;
• доски для каркаса бельевого ящика и ДВП для дна;
• поролон;
• ребра жесткости – ДВП или фанера;
• саморезы;
• доски для направляющих;
• механизм трансформации, размер которого должен соответствовать высоте матраса;
• гайки и болты;
• материал для обивки;
• клей универсальный или мебельный;
• опоры для колес и петель.

Также потребуется плоская отвертка, ключи на 10, 12, 13, 14, шуруповерт, дрель, линейка, карандаш, рулетка, молоток, ножницы и скобы. Для создания чехлов будет нужна швейная машинка.

Подвиды аккордеонов

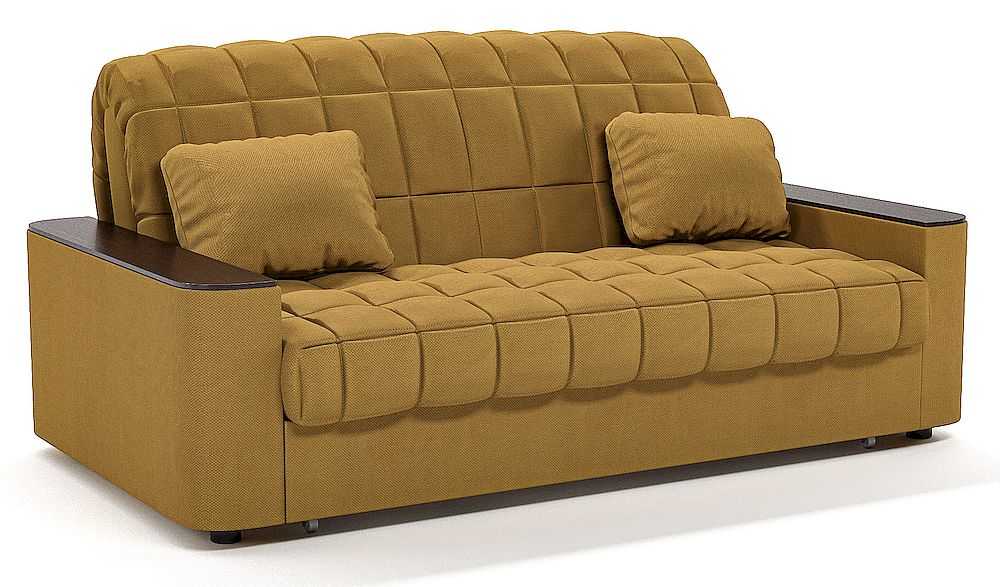

Диваны-аккордеоны отличаются большим разнообразием внешнего вида и форм. Они могут быть как большие, так и маленькие, узкие и широкие, а также могут сочетать в себе другие виды трансформации, отличаться материалами обивки и внутренним наполнением. Но, в общем, все диваны-аккордеоны можно разделить на три основных подтипа, как ни странно, имеющих «цветочные» названия.

Диван-аккордеон с ящиком для белья — отличный вариант для использования в небольших квартирах или отдельно взятых комнатах

Таблица. Подтипы диванов-аккордеонов.

Это стандартный вариант аккордеона, при котором сама спинка полностью не раскладывается.

Этот диван будет иметь ящик для белья, а также в обязательном порядке оснащен металлическим каркасом. Может иметь раскладывающиеся подлокотники.

В сложенном виде этот диван очень компактный, а в разложенном превращается в просторную кровать. Имеет простую систему трансформации.

Также диваны-аккордеоны в зависимости от модели могут иметь полочки, встроенные небольшие столики по бокам, ящики для белья и прочие элементы. Иногда в дополнение к дивану идет кресло, можно купить целый гарнитур.

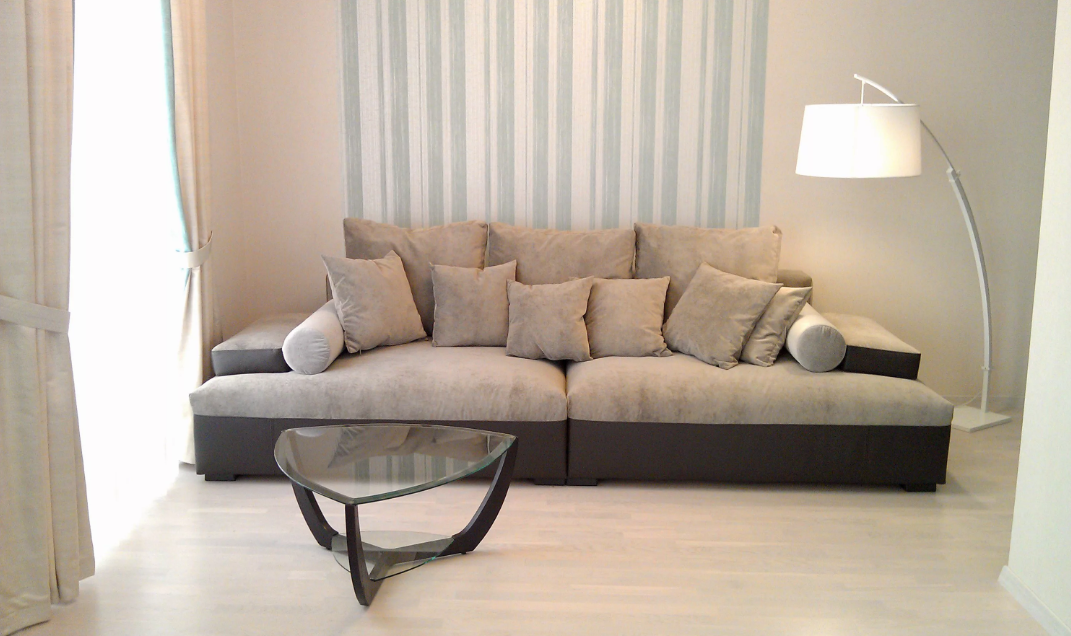

Диван аккордеон без подлокотников

Отсутствие подлокотников придает дивану аккордеону оригинальности. Подобные модели безупречно вписываются в минималистские интерьеры, важнейшей целью которых становится расширение пространства путем освобождения от всего лишнего. Резные деревянные панели и подлокотники актуальны для классических стилей, современный дизайн требует новых решений.

Убрав подлокотники вы сможете увеличить ширину дивана, не изменяя стандартных размеров

Кроме того, такие модели безопасны для детей, поскольку отсутствует вероятность удариться об острый подлокотник головой.

Визуальной заменой подлокотников часто становятся разнообразные подушки, создающие в доме атмосферу тепла и уюта. С их помощью можно без проблем сочетать оформление дивана с общей цветовой гаммой комнаты.

С помощью чехла вы сможете защитить от загрязнения ваш диван или попробовать обновить его дизайн

Подлокотники

Проще всего изготавливаются подлокотники прямоугольной формы, их можно сделать достаточно широкими. Подлокотники полностью симметричны и различаются только направлением болта для сборки элементов. Последовательность работ:

1. Сборка каркаса из 4 полос фанеры (верх, низ, передняя, задняя стенки) и 7 вертикальных брусьев, 7-й брус устанавливается ближе к задней стенке каркаса, в нем высверливается отверстие под болт. Болт сразу устанавливается на место и фиксируется со стороны шляпки.
2. Оклейка каркаса поролоном (припуск по краям по 0,5 см).
3. Обтяжка тканью (припуск минимум по 5 см, для модели с утяжками больше).
4. Изготовление, оклейка поролоном, обтяжка боковин из ДВП (во внутренней боковине сразу высверливается отверстие под болт).
5. Установка боковин в корпус, фиксация саморезами по углам.

Выбор материалов

Кухонный диван, равно как и модель для спальни либо гостиной, можно смастерить из разных материалов. У каждого варианта свои преимущества и недостатки. Самым дорогим считается массив дерева, самым дешевым — ДСП. Большой популярностью пользуется мебельный щит, его часто применяют для изготовления боковин мягкой мебели.

Каркас

Изготовление дивана начинается с основы. Для каркаса можно использовать фанеру, металл или ЛДСП. Но лучше всего не пожалеть денег на приобретение натуральной древесины. Конструкции из массива не только эффектно выглядят, но еще очень долго сохраняют свой презентабельный вид. Также этот материал является экологически чистым, надежным и безопасным. Востребованные и доступные по стоимости виды древесины:

• сосна;
• береза;
• бук;
• ольха.

Широко распространена обрешетка обычного или углового дивана деревянными рейками. Для жесткости обычно применяют фанеру или ДСП. Могут использоваться ламели, особенно для ортопедических конструкций — такой каркас дивана уж точно прослужит долго.

ФанераМеталлЛДСПДерево

Механизм трансформации

В мастер-классах по сборке дивана своими руками домашние умельцы всегда подчеркивают необходимость выбирать надежные механизмы из качественного металла, выдерживающие большие нагрузки. Самые износостойкие варианты — классическая «книжка» и ее евро-модификация. Если не хочется царапать линолеум при эксплуатации мебели, стоит выбрать выдвижной вариант — пантограф. У этой конструкции раскладная часть выезжает, не контактируя с полом.

ПантографКнижкаЕврокнижка

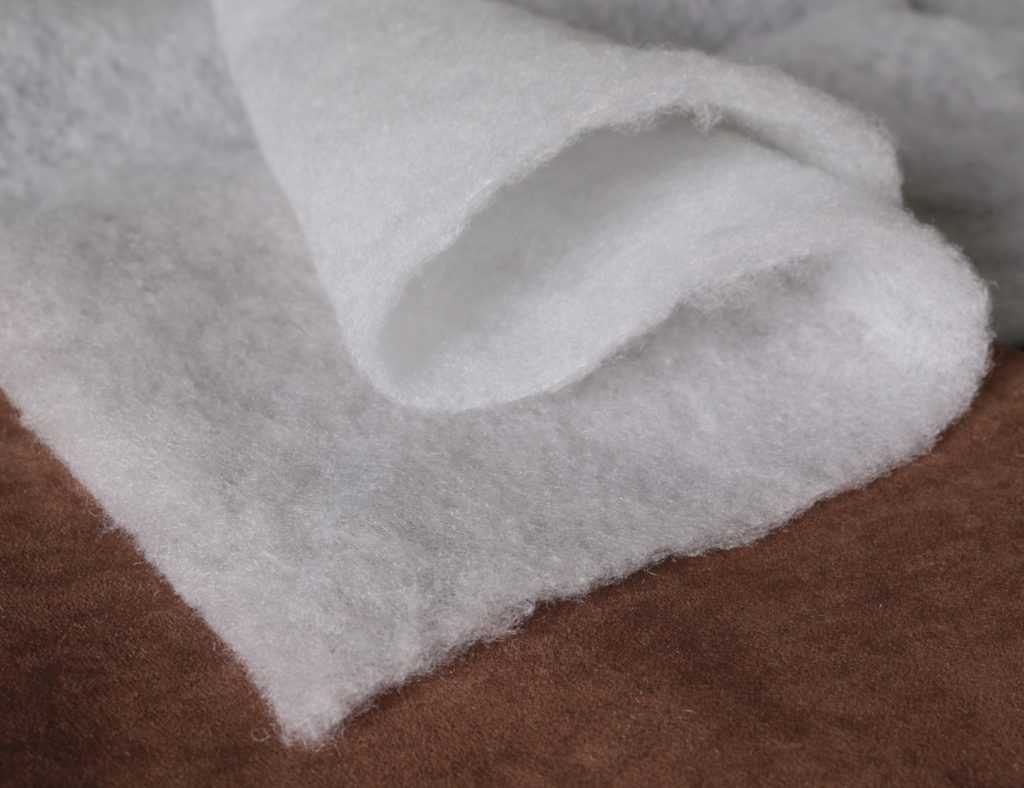

Обивка и наполнитель

Для обивки стоит выбрать текстиль плотной текстуры, напоминающий гобелен. Также подойдет натуральная или искусственная кожа, однако с ней сложнее работать в домашних условиях. Самый дешевый вариант наполнения — поролон, но он быстро начинает разрушаться и плохо переносит влажность. Более долговечные и практичные варианты — синтепон, холлофайбер, лучше сделать своими руками диван именно с такими наполнителями. В целом же выбор тканей для обивки и материалов для внутренней части дивана огромен — выбор ограничивается исключительно финансовыми возможностями человека.

ГобеленФлокСинтепонХоллофайбер

Какие инструменты понадобятся

В первую очередь для работы понадобятся схемы сборки дивана и инструменты, необходимые для снятия размеров. Это рулетка, простой карандаш, угольник и циркуль для построения чертежа от руки. Для большинства моделей нужно будет приобрести мебельные ножки, но иногда вместо них устанавливают колесики (ролики).

Инструменты для сборки	Шуруповерт, линейка, угольник, стусло, канцелярский нож-резак, мебельный степлер
Расходные материалы	Саморезы и шурупы по дереву, гвозди, скобы, столярный клей

Если принято решение использовать для обивки дивана своими руками поролон, для него нужен отдельный клейстер. Для работы с обивочной тканью понадобится швейная машинка. Гвозди лучше заменить саморезами, они дольше служат, а готовая конструкция получается гораздо прочнее.

Плюсы и минусы

Итак, с механизмом раскладывания мебели такого типа мы разобрались. Однако не мешало бы изучить достоинства и недостатки этого дивана. К преимуществам можно отнести следующие аспекты.

1. Прочность и высокую надежность всей конструкции. Этот механизм трансформации был и остается одним из тех, которые без нареканий способны служить долгие годы. Даже при поломке такой диван легко починить, для этого не нужно покупать какие-то специальные приспособления или механизмы.

2. Простота трансформации. Разложить и сложить такой диван легко. Нет никаких сложностей в том, чтобы просто раздвинуть конструкцию, а после использования снова сложить и придать ей первоначальный вид.

3. Простота ремонта. Выше уже было сказано, что механизм раскладывания легко поправить в случае его выхода из строя, но и перетянуть обивку дивана тоже просто, если возникает такая необходимость. Если же диван начинает скрипеть, то причина появления неприятного звука часто кроется в отсутствии смазки на деталях механизма трансформации. Всего лишь смазав все шарниры, можно избавиться от скрипа. Если же причина кроется в поломанной деревянной части, то часто достаточно просто заменить испорченную ламель на новую или же склеить ее.
4. Наличие места для хранения вещей. Нередко аккордеоны (но, к сожалению, не все) имеют ящики для хранения белья и прочих вещей. Они позволяют освободить место в шкафах и квартире в целом.

5. Экономия пространства. Аккордеоны можно ставить прямо к стене, не оставляя зазора между ней и предметом мебели как в случае с книжками и еврокнижками.

6. Большое количество размерных вариаций. Аккордеоны могут быть как большие, так и маленькие, могут использоваться для сна как взрослыми, так и детьми. Есть и совсем небольшие изделия, которые подойдут для скромных по габаритам комнат.

Но у аккордеонов есть и свои недостатки. Они нечасто становятся причиной отказа от покупки такого дивана, но могут сыграть большую роль при выборе модели.

1. Этот диван раскладывается вперед, а значит, перед ним должно быть достаточно много свободного пространства.
2. Отсеки для хранения у аккордеонов небольшие. Так что не стоит рассчитывать, что в диван удастся сложить много вещей.
3. Диван со временем может оставить следы на полу при постоянном раскладывании. Но тут многое будет зависеть именно от типа напольного покрытия.
4. Спинка дивана часто кажется очень массивной и громоздкой – не стоит забывать, что она получается двойной ввиду особенностей механизма раскладывания.

Диваны с механизмом «аккордеон»

Уютные диваны

Определяемся с дизайном

Чтобы поменять внешний вид старого дивана, можно сшить новый чехол, смастерить подушки, накидки самой разной модели. Мебель заиграет новыми красками. Если требуется перетяжка , то ее можно произвести частично, заменяя некоторые элементы обивки. Здесь много разновидностей – от типичных до креативных.

Важно, чтобы все гармонировало. Неординарно будет смотреться накидка в технике пэчворк

Можно изготовить необыкновенную аппликацию и приклеить на обивку. Для перетяжки дивана подойдет джинсовая ткань или искусственная кожа. Наиболее часто применяют мебельный гобелен, кожзаменитель качественный, кожу, велюр синтетический специальный, искусственный мех с крепкой основой, мебельный жаккард. Из тканей для одежды вполне можно сшить съемные чехлы

Неординарно будет смотреться накидка в технике пэчворк. Можно изготовить необыкновенную аппликацию и приклеить на обивку. Для перетяжки дивана подойдет джинсовая ткань или искусственная кожа. Наиболее часто применяют мебельный гобелен, кожзаменитель качественный, кожу, велюр синтетический специальный, искусственный мех с крепкой основой, мебельный жаккард. Из тканей для одежды вполне можно сшить съемные чехлы.

Если диван предназначен не для украшения, а для отдыха всех членов семьи, то понадобится крепкая обивка, которая прослужит достаточно долгое время.

Диван-книжка

Изготовление мягкой мебели непростой процесс. Он требует аккуратности, внимательности и трудолюбия. Предлагаем вам ознакомиться с инструкцией изготовления дивана-книжки, который в разложенном состоянии будет иметь габариты 1400×2200 мм, а в сложенном 1000×2200 мм. Для этого потребуется приготовить следующий материал:

• доска толщиной 25 мм: 1000×50 (12 шт.);800×50 (2 шт.);800×200 (2 шт.); 1900×200 (2 шт.);
• брус: 50×50×200 (4 шт.);40×50×330 (4 шт.);40×60×530 (6 шт.);40×60×1790 (2 шт.);40×60×1890 (2 шт.);
• клей, предназначенный для поролона;
• скобы для степлера 16 и 10 мм;
• саморезы 89Д и 51 Д;
• гвозди 70 и 100 мм;
• гайки 8 и 8 мм;
• мебельные болты: 6×70 (8 шт.);6×40 (4 шт.);8×120 (4 шт.);
• флизелин – 4 м;
• поролон;
• ткань 6 м/п и шириной 1,4 м;
• ДВП 1,7×2,75 толщиной 3,2мм (1 лист);
• держатели (64 шт.) и деревянные ламели (32 шт.);
• ножки 4 шт.
• 1 комплект механизма для дивана книжки.

Приготовьте также следующий набор инструментария:

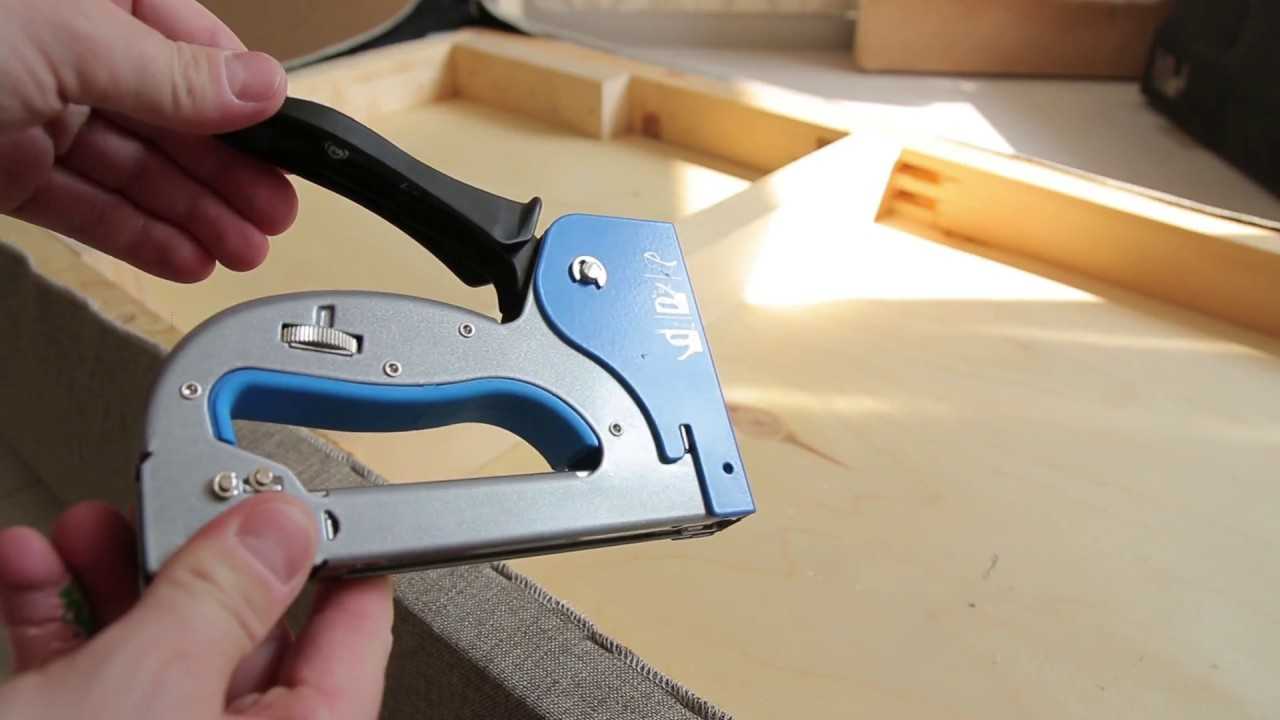

• степлер;
• рожковые ключи;
• набор сверл;
• дрель;
• шуруповерт;
• молоток;
• рулетка;
• карандаш;
• угольник;
• ножовка.

При наличии всего вышеперечисленного можно приступать к работе.

Пошаговая инструкция

Первым делом необходимо сделать каркасы для подлокотника, ящика под белье, спинку и сиденья. Для начала соберем ящик для белья. Для этого необходимо использовать:

• 4 бруса 40×50 (50×50) длиной 200 мм;
• 2 доски 25 мм, 50мм шириной и 800 мм длиной;
• 2 доски длиной 800 мм и шириной 200 мм;
• 2 доски толщиной 25 мм (40 мм толщиной или фанера 20 мм), длиной 1900 мм и шириной 200 мм.

Из досок длиной 800 и 1900 мм собираете каркас, усилив конструкцию поперечными рейками. Ко дну конструкции прибивается ДВП, соответствующего размера. Далее необходимо собрать спинку и сиденье дивана. Размер спального места должен быть достаточно просторным, поэтому учитывайте это при расчетах. Так, собираете 2 равных каркаса, размера 1890×650 мм из бруса 40×60 мм. Каркас из бруса лучше всего скреплять саморезами. Для этого предварительно высверливаете отверстия Ø8 мм на глубину 10 мм. После изготовления каркаса необходимо закрепить ламелии для удержания матраса.

Сборка ламелии

На следующем этапе изготавливаете подлокотники. Для этой цели можно использовать ДСП толщиной 25 мм. Вырезаете левый и правый подлокотник, по размерам, указанным на фотографии:

Сборка спинки

Дальше следует сделать деревянный каркас. При этом он должен быть на 20 мм короче размера ДСП. После в каркасе выполняете отверстия Ø8,5 мм и в них вставляете болты 8×120 мм и после этого каркас зашивается. На ящике для белья также сверлите отверстия, только Ø10 мм.

Ящик основания

Теперь отдельные части дивана собираются в одно целое. Также используется специальный механизм трансформации. При сборке двух каркасов учтите тот факт, чтобы в разложенном состоянии между ними было не меньше 10 мм, а в сложенном состоянии сиденье не выступало за подлокотник.

Сборка каркаса

Последние штрихи

Особенности системы раскладывания аккордеона

Диваны-аккордеоны широко распространены, и их легко отыскать в магазине. Конечно, они менее популярны, чем те же книжки, но, тем не менее, считаются одними из тех, которые достаточно легко использовать и раскладывать. Механизм трансформации очень прост, и такой диван можно сделать даже самостоятельно от начала и до конца, потому что тут не используются сложные металлические элементы для раскладывания, как у той же популярной книжки.

Современная классификация диванов

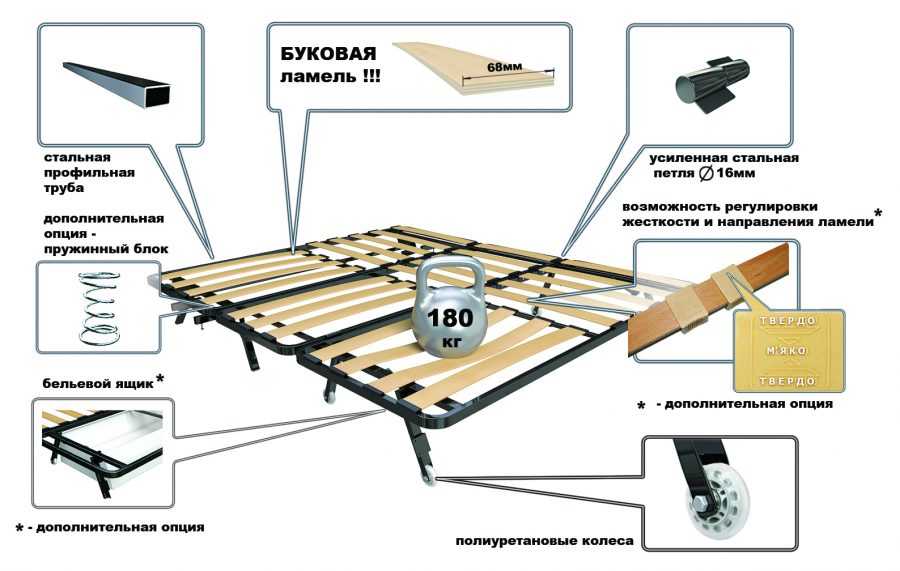

Механизм к дивану-аккордеону

Итак, система раскладывания или трансформации «аккордеон» представляет собой следующий механизм: диван имеет три мягких секции и раскладывается по принципу гармошки. Его элементы соединяются между собой при помощи специальных петель, крепко зафиксированных на каркасе. Одна из секций – это сидение, а две других в сложенном состоянии представляют собой спинку. То есть она получается как бы двойной. При раскладывании нужно выдвинуть сидение вперед, за ним потянется первая часть спинки, далее – вторая. Таким образом, диван превратится в просторное место для сна. Ложе не будет иметь изгибов и перепадов, оно получается ровным и удобным. Конечно, данные условия соблюдаются только при использовании качественных моделей мебели.

Раскладной диван с выкатным механизмом прост в обращении, он является очень надежным и может использоваться ежедневно

Сложить диван тоже не сложно – достаточно вернуть все секции в изначальное положение. Ранее диваны-аккордеоны были достаточно тяжелыми и громоздкими, но современные модели легко складывать и раскладывать. И с этой задачей сейчас справится даже физически слабо развитый человек или ребенок.

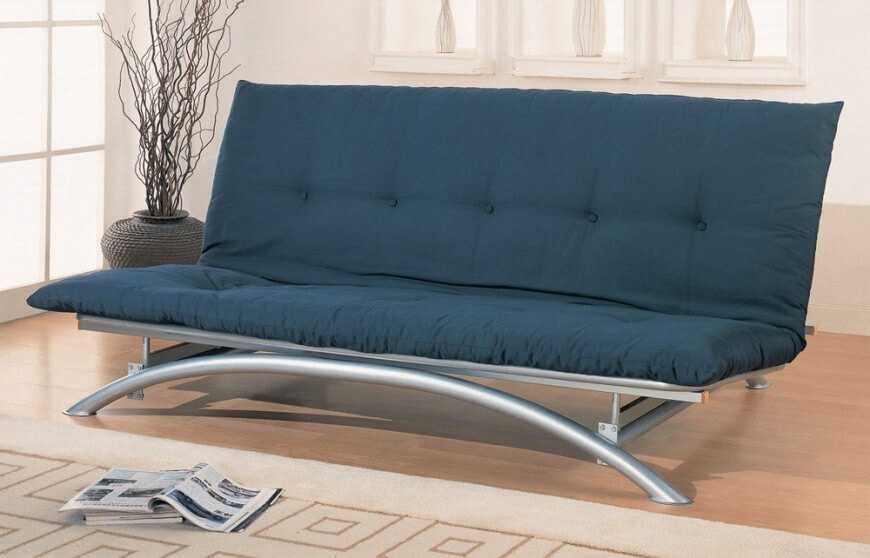

Обычно каркас такого дивана выполняется из металла, так как этот материал в полной мере способен обеспечить длительный срок эксплуатации изделия, его надежность и прочность. Само же ложе будет иметь деревянный каркас (например, ламели), который зафиксирован на металлической раме.

Диван-аккордеон на деревянном каркасе

Виды диванов с механизмом аккордеон

Все диваны аккордеоны отличаются по способу установки, по количеству посадочных и спальных мест.

Прямой, угловой, модульный

По типу расположения в комнате диваны аккордеоны делятся на:

• прямые. Располагаются либо по центру комнаты, либо возле стены. Часто идут в комплекте с двумя креслами, которые устанавливаются по бокам;

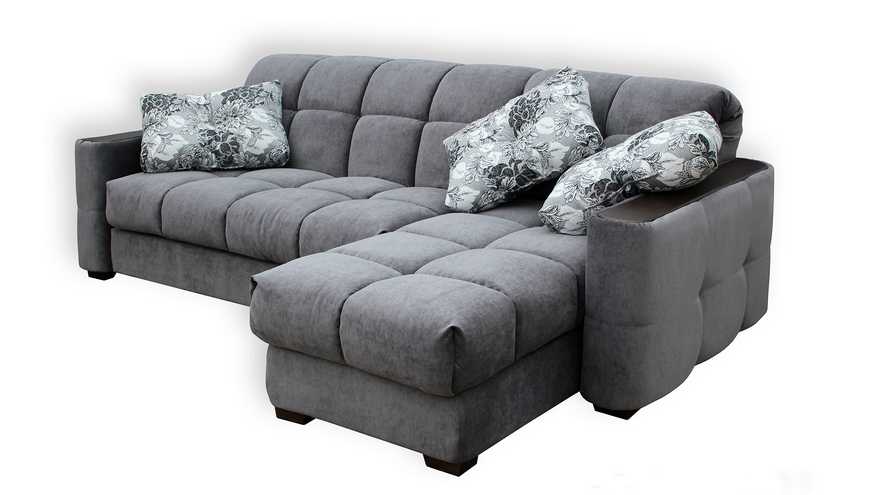

• угловые. Отличаются дополнительным удлиненным сидением, которое занимает четверть ширины дивана. Дополнительное сидение увеличивает часть спального места. Большинство таких моделей комплектуются столиками, полочками, прикроватными тумбочками;
• модульные. Они состоят из отдельных блоков. Благодаря этому, потребители периодически могут видоизменять внешний вид дивана, делая из него прямую или угловую модель.

Одно-, двух-, трехместный

По количеству посадочных мест диваны аккордеоны делятся на:

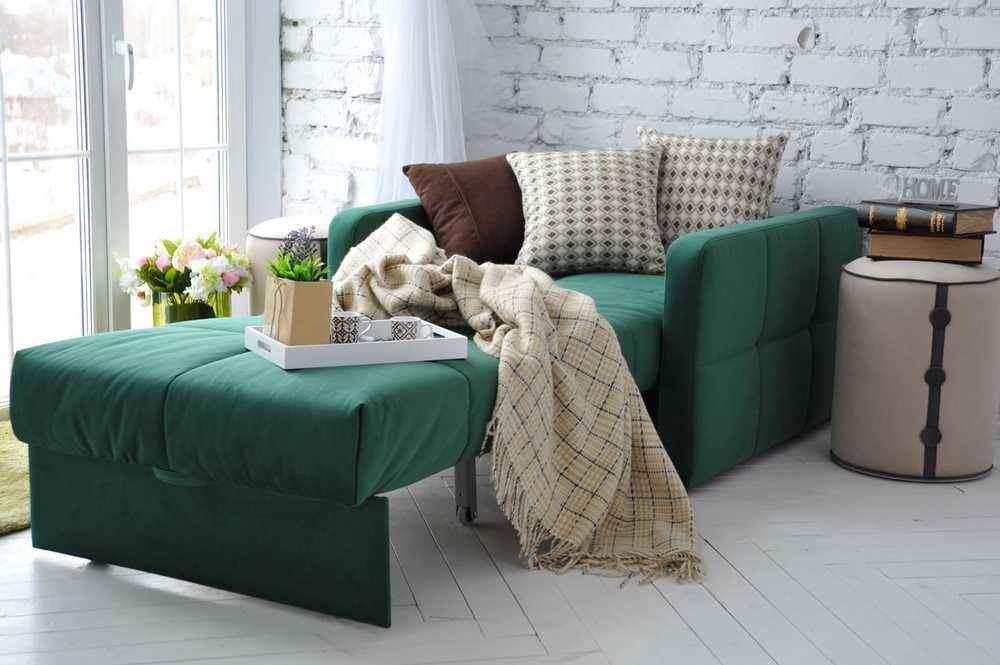

• одноместные. Не самый распространенный вариант, хотя отличается компактными размерами и идеально вписывается в маленькие комнаты;
• двухместные. Самая популярная модель, пользующаяся спросом среди семейных пар. Подходит и для использования в качестве сидения, и для сна;
• трехместные. Не такие популярные как двухместные, зато отличаются разнообразием вариаций. Они делятся на модульные и угловые, и их стандартная длина варьируется от 2,5 и до 3 метров.

Односпальный, двуспальный

По габаритам спального места диваны бывают:

1. Односпальные. Подходят для малогабаритной квартиры и полностью заменяют кровать. Такие модели выбирают для детей и подростков.
2. Двуспальные. Самый распространенный вариант. Такие модели часто украшают не только гостиные, но и кухни, детские, спальни. Они предоставляют и места для сидения с друзьями, и комфортное спальное место для двух взрослых людей.

С подлокотниками (мягкими, деревянными), без подлокотников

Практически всегда дизайнеры стараются придать дивану стильный и оригинальный внешний вид с помощью подлокотников. Они бывают:

• мягкими или твердыми (деревянными);
• изогнутыми или прямыми;
• узкими или широкими;
• сборными или сплошными;
• изготовленными из одного материала или комбинированными (сделанными из разных материалов).

Диваны без подлокотников больше подходят под стильные современные интерьеры. К тому же, такие модели занимают значительно меньше места в помещении.

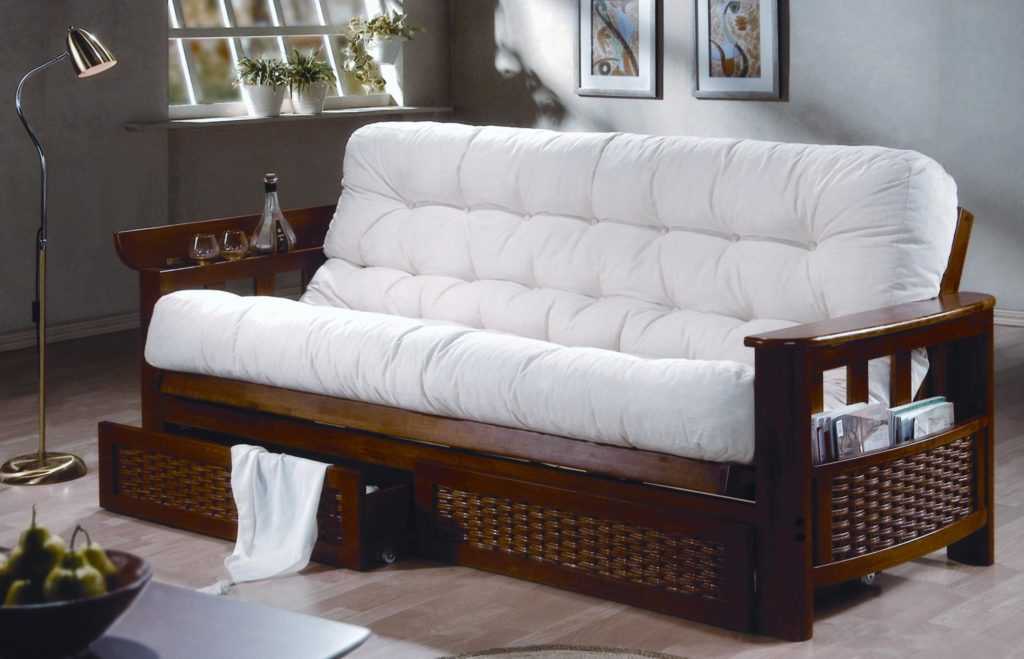

По материалу каркаса: из массива дерева, на металлокаркасе

Что касается материалов изготовления каркасов, то они делятся на:

1. Металлические. Отличаются длительным сроком эксплуатации, прочностью, способностью выдерживать большие нагрузки, устойчивостью. Чаще всего, такие основания комплектуются ортопедическими ламелями, обеспечивающими комфортный сон.
2. Деревянные. Более доступные в ценовом плане, но не такие прочные. Срок службы такой модели составляет около 10 лет.

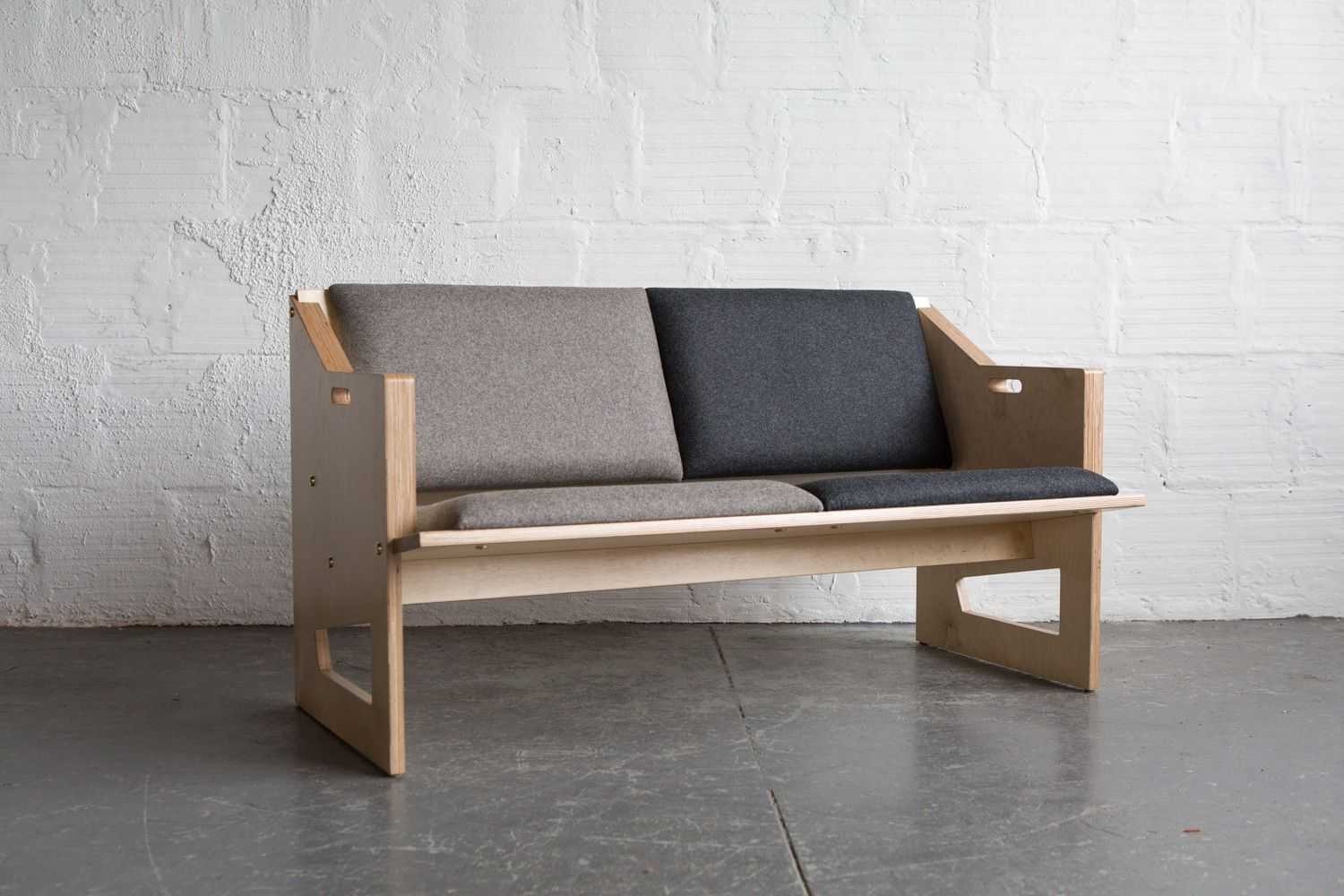

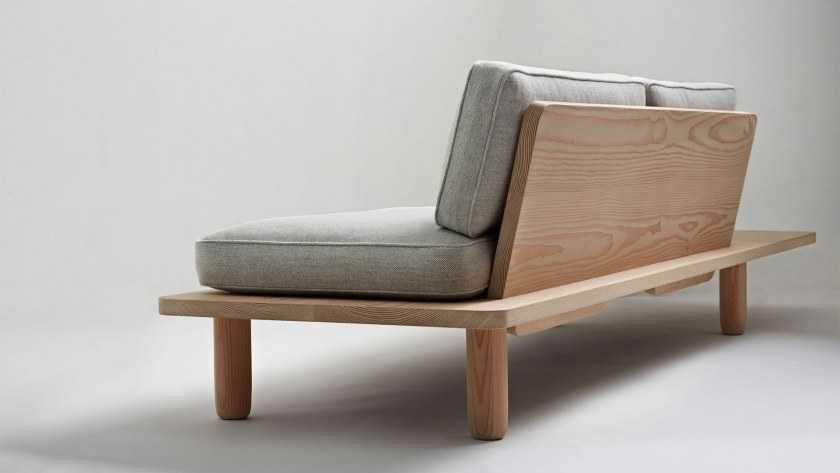

Классический линейный диван

Наиболее простая модель для самостоятельной работы. Имеет простой каркас, а готовые чертежи можно найти в свободном доступе.

Обратите внимание!

• Шкаф-купе своими руками — руководство по изготовлению с полным описанием этапов, типы конструкций, выбор материалов изготовления (фото + видео)

• Каретная стяжка своими руками: пошаговая инструкция по созданию своими руками, схемы и чертежи для начинающих, выбор материалов и инструментов (фото + видео)

• Табурет своими руками — виды табуретов, материалы изготовления, поэтапный мастер-класс с простыми схемами и чертежами для начинающих

Популярные модели дивана аккордеон

Диван аккордеон «Барон» — является ярким образцом изящной модели дивана. Отличается объемными формами, традиционными расцветками, округлыми боками и некоторой нейтральностью. В данном образце соединились оригинальность  дизайна и функциональная продуманность, что позволяет ему вписываться в любой интерьер современности. Диван аккордеон «Барон» — это позитив и торжественность!

Диван аккордеон «Глория» — уютный, комфортный, мягкий…. Глубина спального места составляет – 2000 миллиметров, ширина – 1600 миллиметров, а высота – 480. Имеет изящный вид, его корпус весь покрывается плавной драпировкой с соответствующими модерновыми линиями. Выглядит уютно и достаточно стильно.

На самом деле, выбирать диваны аккордеоны – это одно удовольствие! Бесконечность расцветок, форм, габаритов… все завораживает….

Составление эскиза и чертежей

Необходимые для изготовления дивана аккордеон своими руками чертежи и схемы можно найти в интернете, подставить нужные размеры с учетом свободного места в комнате, желаемых длины и ширины спального места. Но для начала следует определиться с конструкцией. Мягкая часть может опираться на изготовленный из трубы круглого или прямоугольного сечения металлокаркас с ламелями или на столярный каркас из бруса и ДВП. Чтоб самостоятельно изготовить металлокаркас, понадобятся металлические трубы, качественные ламели, латодержатели для крепления деревянных ламелей к каркасу, а другой крепеж, трубогиб, сварка

Для амортизации нагрузки важно правильно рассчитать шаг крепления ламелей. Работать со столяркой значительно проще

В этой статье подробно описывается, как сделать диван с механизмом трансформации аккордеон на деревянном каркасе, состоящий из таких деталей:

• мягкая часть из 3 секций — задняя спинка, передняя спинка и сидение;
• 2 мягких прямых подлокотника;
• ребро жесткости, соединяющее боковины сзади;
• нижний ящик на колесиках;
• направляющая для выкатывания ящика.

Можно реализовать свой проект. Рисуя схему или эскиз, нужно продумать такие моменты:

• будут подлокотники жесткими или мягкими, прямыми или сложной формы;
• будет ли у разложенного дивана высокая спинка-изголовье, или просто ребро жесткости, соединяющее подлокотники;
• будет ли под сидением ящик.

На основе эскизов строятся чертежи, где указываются размеры каждого элемента конструкции. По чертежам составляется деталировка — рассчитывается, какие материалы, в каком количестве понадобятся.

Материалы и инструменты для сборки конструкции

В открытом доступе есть много схем и чертежей, с которыми сборка дивана с механизмом трансформации аккордеон станет намного проще. Нужно только подставить свои размеры, которые определяются в зависимости от площади помещения и отведенного места для изделия. Кроме того, учитываются габариты спального места. Прежде чем выбирать схему, рекомендуется определиться с конструкцией изделия.

Опорой для матраса может служить оснащенный ламелями каркас из металла или из ДВП и бруса. Создать диван-аккордеон своими руками с металлическим каркасом без определенных навыков сложно. Поэтому чаще всего домашние мастера выбирают вариант из дерева. Изделие, изготовленное с деревянным каркасом, имеет следующие детали:

Создавая схему будущей мебели, мастер должен учесть ряд моментов:

Опираясь на схему, создается чертеж. В нем указывают размеры каждой детали. Также на этом этапе определяют характеристики материала и его количество.

Для мебели стандартного размера понадобятся:

Также потребуется плоская отвертка, ключи на 10, 12, 13, 14, шуруповерт, дрель, линейка, карандаш, рулетка, молоток, ножницы и скобы. Для создания чехлов будет нужна швейная машинка.

Ящик и мелкие детали

Из 4 досок собирается короб ящика, доски соединяются друг с другом с помощью вертикальных брусков, которые устанавливаются во внутренние углы. Измеряются диагонали ящика – они должны быть одинаковыми. Посредине крепится ребро жесткости. Закрепляется короткими саморезами дно из ДВП. По углам прикручиваются передние и задние ролики. По бокам размечается отверстия под механизм трансформации. Обтягивается тканью, крепится изнутри к передней стенке ящика фасадная панель.

2 направляющих доски, по которым будут ездить ролики, соединяются друг с другом двумя поперечными досками, концы которых после сборки должны доходить до середины днища подлокотника. Параллельность направляющих проверяется измерением диагоналей. Заднее ребро жесткости обтягивают тканью.

Преимущества конструкции

Покупателей привлекает механизм дивана “аккордеон” — схема получается элементарной. Верхняя часть состоит из трех элементов. Когда диван разложен, он являет собой матрас. При складывании из двух частей получается спинка, из одной – сиденье.

Подобная мебель имеет массу достоинств:

• компактность;
• надежность;
• мобильность;
• малый вес;
• простая трансформация.

Поскольку схема сборки проста, то и ломаться в ней нечему. Такие диваны могут стоять десятилетиями и начать рассыпаться просто от старости. Но в этом случае довольно легко заменить отдельные детали. Как правило, менять приходится обивку, мягкий наполнитель, направляющие или колесики.

С трансформацией справится даже ребенок. Никаких физических усилий для этого не нужно. Достаточно потянуть петлю, и спальное место готово, причем с ровным матрасом. При желании можно сделать ящик для белья.

Варианты мебельных аккордеонов

Чтобы своими руками собрать диван, сначала надо выбрать схему, которая будет наиболее точно отвечать всем требованиям. Сегодня предлагаются такие варианты:

1. Жасмин. Схема включает металлический каркас и отделения для хранения подушек и постельного белья. Чехлы и матрасы легко снимаются, подлокотники могут менять положение, выступая в роли небольшого удобного столика или удобной опоры для подушек.
2. Астра — это облегченная конструкция, которая после раскладывания легко превращается в просторную кровать. В сложенном состоянии это компактный, удобный диванчик, для которого подлокотники могут и не применяться. Пример сборки и разборки можно посмотреть на рис. 2.
3. Лидия — это стандартный аккордеон, который изготавливается из ДСП, он может иметь различные размеры, легко собирается своими руками, отлично вписывается даже в самое маленькое пространство. Именно такой вариант предпочитается чаще всего, когда требуется собрать диванчик для гостиной или гостевой. Спинка для такой конструкции может и не использоваться как отдельный элемент. Раскладывающаяся часть состоит из 3 элементов, два верхних как раз и образуют удобную невысокую спинку, а третий является сиденьем.

Составление эскиза и чертежей

Необходимые для изготовления дивана аккордеон своими руками чертежи и схемы можно найти в интернете, подставить нужные размеры с учетом свободного места в комнате, желаемых длины и ширины спального места. Но для начала следует определиться с конструкцией. Мягкая часть может опираться на изготовленный из трубы круглого или прямоугольного сечения металлокаркас с ламелями или на столярный каркас из бруса и ДВП. Чтоб самостоятельно изготовить металлокаркас, понадобятся металлические трубы, качественные ламели, латодержатели для крепления деревянных ламелей к каркасу, а другой крепеж, трубогиб, сварка

Для амортизации нагрузки важно правильно рассчитать шаг крепления ламелей. Работать со столяркой значительно проще

В этой статье подробно описывается, как сделать диван с механизмом трансформации аккордеон на деревянном каркасе, состоящий из таких деталей:

Можно реализовать свой проект. Рисуя схему или эскиз, нужно продумать такие моменты:

На основе эскизов строятся чертежи, где указываются размеры каждого элемента конструкции. По чертежам составляется деталировка — рассчитывается, какие материалы, в каком количестве понадобятся.

Положительное в диване аккордеоне

Давайте теперь рассмотрим преимущества данной модели:

• изготавливается из материала, не вызывающего аллегические реакции;
• благодаря высокому уровню эластичности человеку комфортно не нем спать;
• диван отличается упругостью;
• такая модель дивана будет служить долгие годы;
• в развернутом виде диван имеет ровную поверхность;
• легко раскладывается.

На перечисленные преимущества необходимо смотреть при выборе мебели. Диван аккордеон поможет экономить пространство в комнате. Такой предмет мебели можно раскладывать не двигая.

К недостаткам данной модели дивана относится наличие толстой спинки, занимает много пространства в разложенном виде. Аккордеон очень тяжело складывать. При раскладывании дивана легко повредить линолеум.
